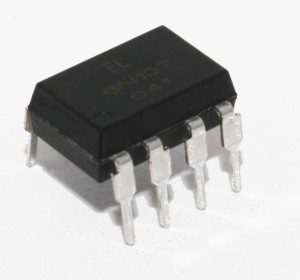

6N137, Оптопара высокоскоростная 10 Мбит/с логическими уровнями на выходе

Артикул: 000173
Наличие:
Под заказ
Добавить в Wish List
Цена:
42.00 42.00 ₽

Технические характеристики

Напряжение питания: +4.5 ~ +5.5 В
Максимальный выходной ток: 25 мА
Напряжение изоляции: 2.5 кВ
Тип выхода: Диод + усилитель
Максимальное прямое напряжение диода: 1.75 В
Максимальное обратное напряжение диода: 5 В
Ток коллектора: 50 мА
Ток диода: 20 мА
Количество каналов: 1 шт
Максимальное коммутируемое напряжение: 20 В
Время включения: 0.025 нс
Время выключения: 0.025 нс
Макс. скорость передачи: 10 Мбод
- Время фронта/спада 24/10 нс (тип.)
Температурный диапазон: от −40 до +85 °C
Тип корпуса: DIP8

Описание

6N137 - быстрая оптопара, имеющая скорость включения/выключения 10 нс, что обеспечивает скорость передачи данных 10 Мбод. Это позволяет использовать данную на входе интерфейсов передачи данных, требующих развязки по гальванике.
В качестве выходного прибора применен фотодиод благодаря чему достигается хороший показатель линейности передачи данных.

Электрическая принципиальая схема оптопары 6N137
Принципиальная схема

Функциональная диаграма оптопары 6N137
Функциональная диаграма
