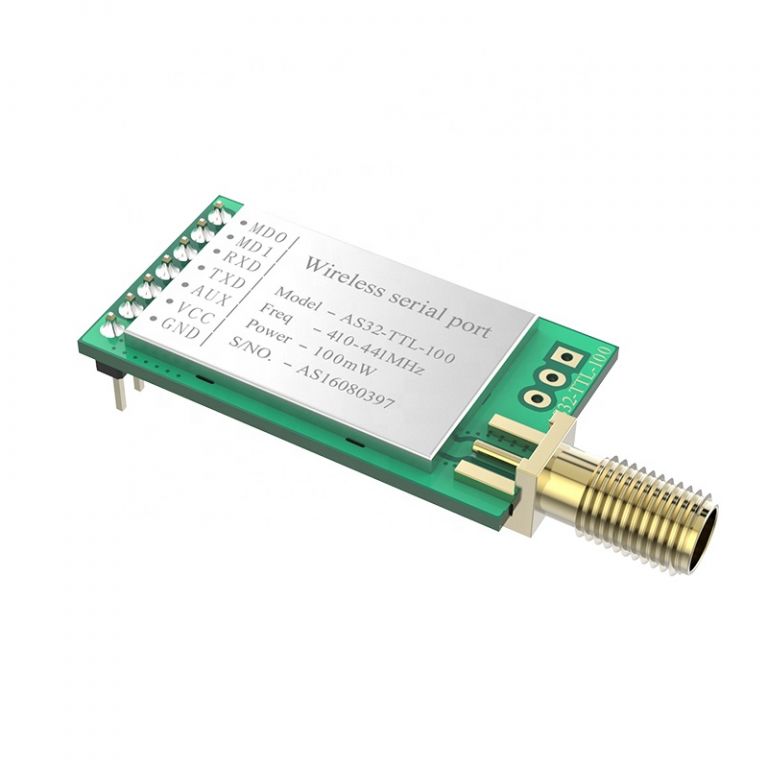

Модуль передачи данных SX1278/SX1276 LoRa AS32-TTL-0.1W
Технические характеристики
| Модель: | AS32-TTL-1W |
|---|---|
| Рабочий диапазон частот: | 433MГц (410-441МГц) |
| Мощность передачи данных: | 30дБ |
| Потребление в режиме передачи: | 14мА |
| Дальность передачи данных: | до 8000м |
| Напряжение питания: | 2.8 - 5.5 В |
| Скорость передачи данных в эфире: | по умолчанию 2.4 кбит/с (можно настроить на 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 кбит/с) |
| Длина передачи: | буфер 512 байт, 58 байт на пакет |
| Длина приема: | буфер 512 байт, 58 байт на пакет |
| Передающий ток: | 110 мА при 20 дБм |
| Ток приема: | 14,5 мА |
| Интерфейс связи: | UART, 8N1,8E1,8O1, восемь типов скорости передачи UART, от 1200 до 115200 бит/с |
| Тип антенны: | SMA-K (отверстие с внешней резьбой, сопротивление 50 Ом) |
| Рабочая температура: | от -40 до + 85 ℃ |
| Температура хранения: | от -40 до +125 |
| Особенность: | LoRa spread spectrum |
Описание
На бытовом уровне модули передачи данных широко применяются в автомобильных сигнализациях, противоугонных системах и решениях типа «умный дом». В промышленности они незаменимы в беспроводных системах учета расхода ресурсов, POS терминалах, промышленной телеметрии, беспроводных датчиках температуры и влажности и т.д.
Модуль серии AS32-TTL-0.1W LoRa действуют в диапазоне 433 МГц с выходной мощностью до +30 дБм. Устройство имеет малые размеры (не более 3 кв.см) и сохраняет работоспособность в диапазоне температур -40…+85 °C. AS32-TTL-0.1W — это промышленный модуль беспроводной передачи данных 100 мВт с высокой стабильностью. В модуле используется основной чип SX1278, передача широкого спектра LoRa, выход уровня TTL, совместимый с напряжением 3,3 В и 5 В.

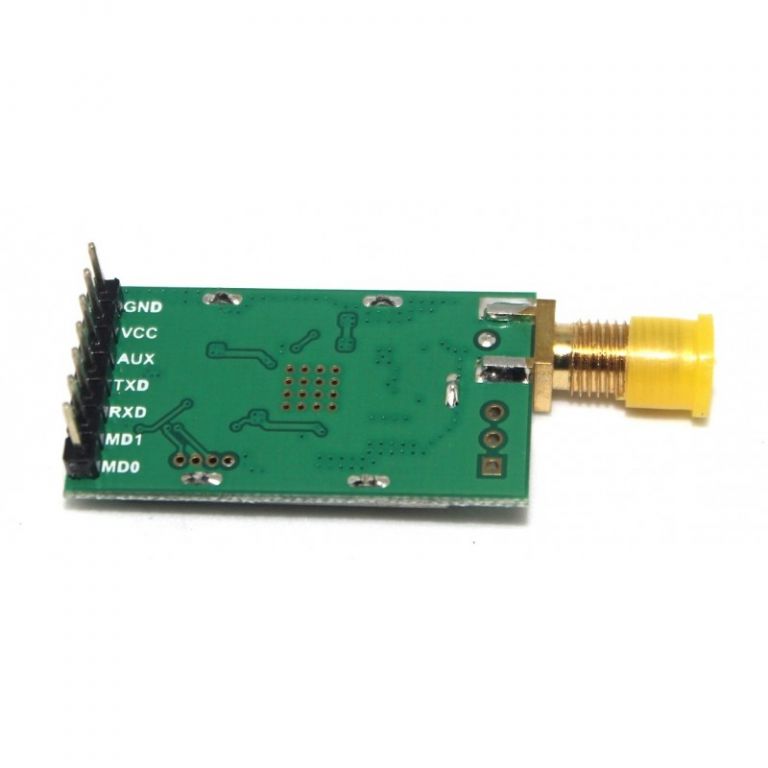

Назначение выводов:
TXD — вывод передачи
RXD — вывод приема
GND — земля
VCC — питание
