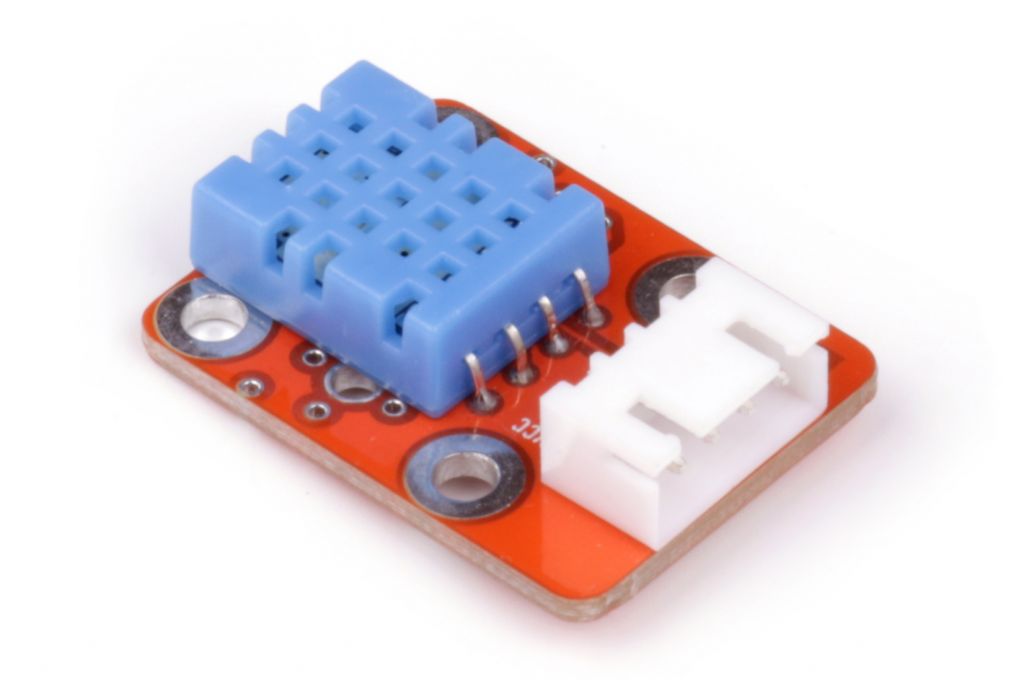

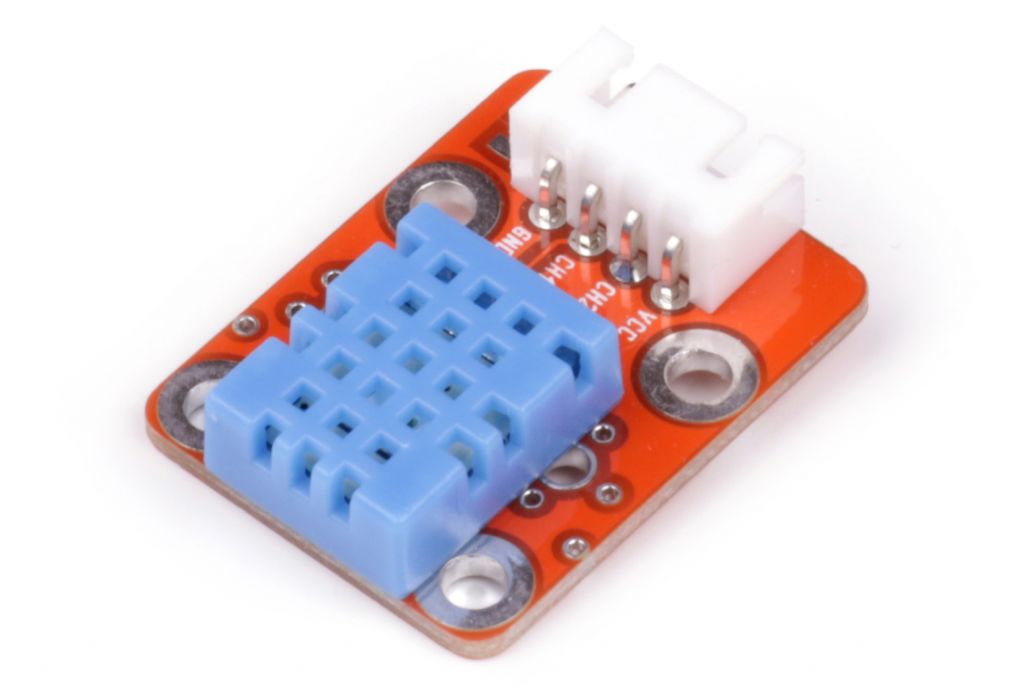

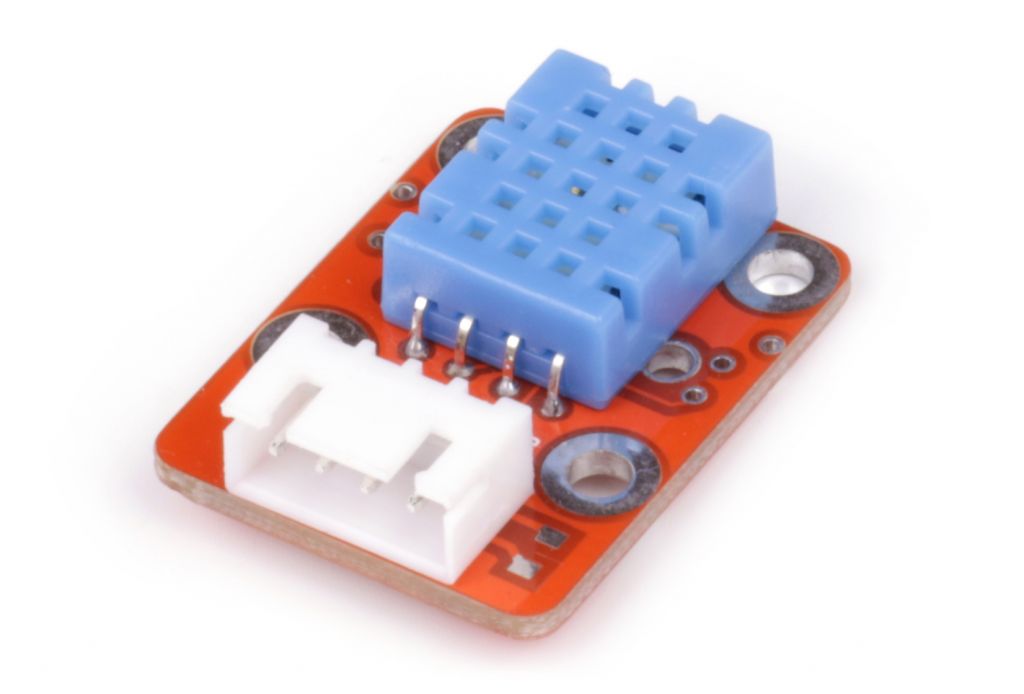

Датчик температуры и влажности DHT-11

Описание

Датчик DHT-11 рассчитан на измерение уровня влажности в диапазоне от 20% до 90%. При этом точность измерений находится в диапазоне 5%. Кроме того, датчик способен измерять температуру в диапазоне от 0°С до 50°С с точностью ±2%.
Также, датчик содержит в себе АЦП для преобразования аналоговых значений влажности и температуры.

Подключение

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinchi удобно использовать QuatroPort A050.
Модуль подключается с помощью трех пинов GND, VCC и CH2. Контакт CH1 не используется (NC).

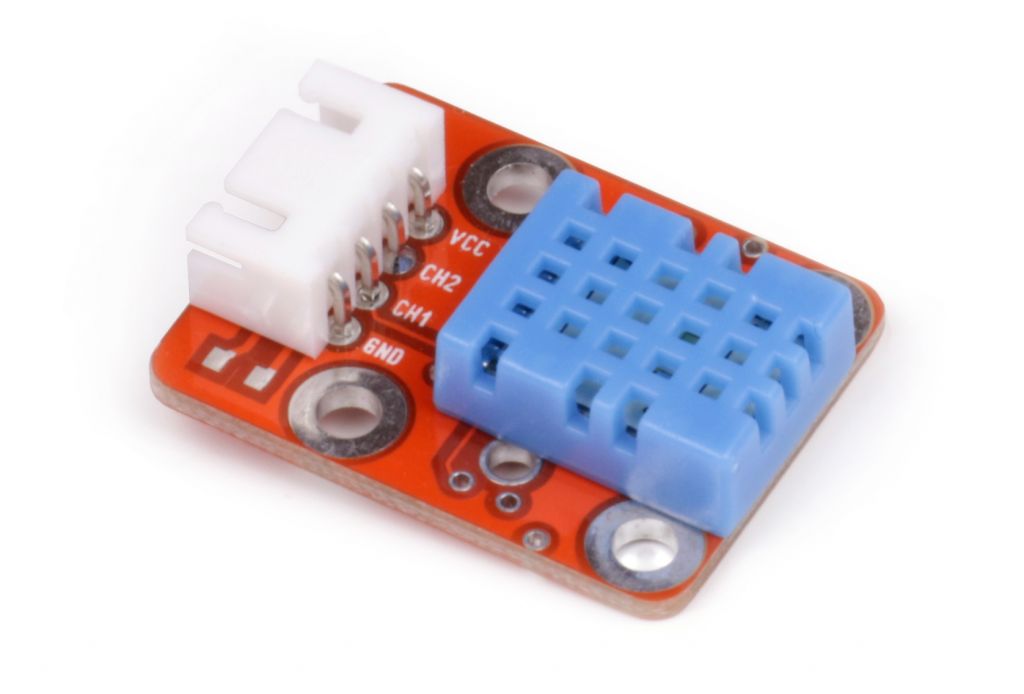

Распиновка:

VCC - питание
CH2 - подключается к цифровому контакту контроллера
CH1 - не задействован (NC)
GND - земля (общий)
