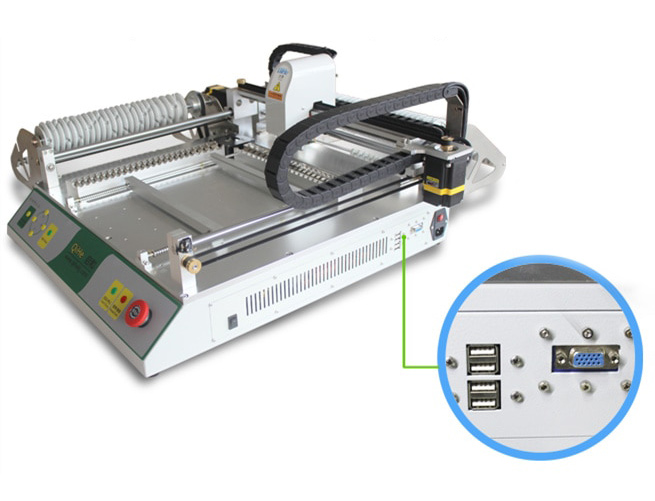

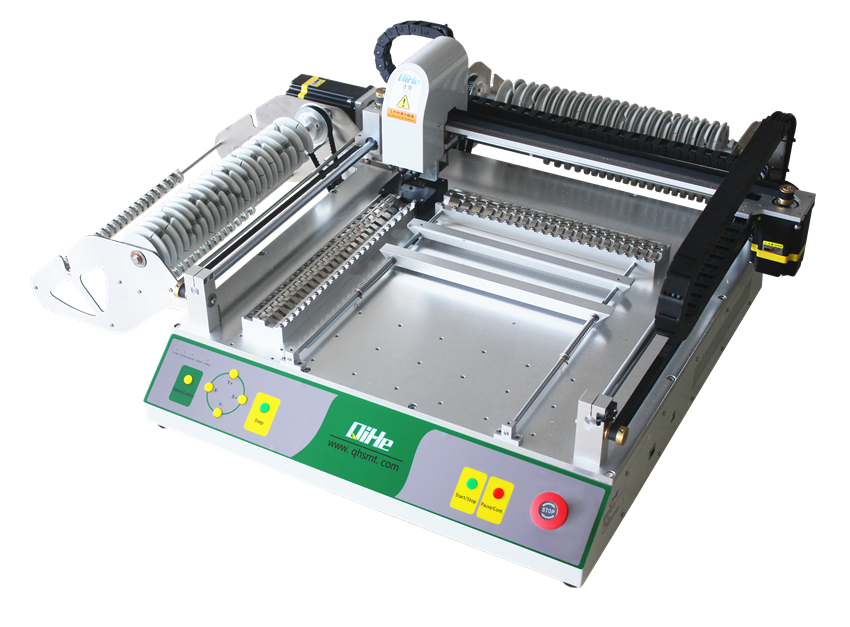

TVM802BX, Настольный установщик SMD компонентов, 46 питателей + ПК и привод S-типа
Технические характеристики
| Размеры печатной платы: | от 20×20 мм до 260×330 мм |
|---|---|
| Максимальная XY зона перемещения: | 395×450 мм |
| Количество установочных головок: | 2 шт |
| Визуальная система: | 2 HD CCD камеры |
| Максимальная производительность: | 6000 комп/час |
| Привод с обратной связью: | гибкое ускорение/замедление типа S |
| Промышленный компьютер: | SSD 32G, Intel 2core |
| Точность позиционирования: | 0.025 мм |
| Типы компонентов: | 0402-5050, SOP, QFN, IC, BGA... |
| Типы питателей: | Катушки, лотки |
| Количество питателей: | 46 шт |
| Ширина ленты: | 8 мм, 12 мм, 16 мм |
| Электропитание: | 220 В |
| Потребляемая мощность: | 125 Вт |
| - |
Описание
Настольный аппарат для установки SMD компонентов TVM802B специально разработан для решения задач исследовательских лабораторий, мелко- и среднесерийного производства, опытного производства, сборки светодиодных изделий и др.
Для работы необходим ПК с ОС Windows.
Преимущества:
1. Компактность;
2. Простота эксплуатации;
3. Легкость программирования;
4. Высокая точность.
Особенности:
1. Автомат оснащен насадками Juki.
2. Панель управления.
3. Программное обеспечение. Работать можно в форматах Protel, DXP, Altium Designer, Pands, Candes.
4. Камера распознавания компонентов и реперных точек.
5. Увеличенное количество питателей 8мм – 38 шт, 12 мм – 6шт, 16 мм – 2шт. Питатели установлены по левую сторону и задней части станка.
6. Визуальная система использует профессиональные алгоритмы для определения центра компонентов, вычисляет смещение позиции компонента и смещение угла. Определяет реперную точку или координаты компонента вручную или автоматически.
7. Две встроенные тихие вакуумные помпы и одна воздушная помпа.
8. Две головы для установки компонентов.
9. Устанавливает IC компоненты с шагом 0.5 мм.
10. Привод с обратной связью (гибкое ускорение/замедление типа S)
