DSLogic U3Pro32 Логический анализатор
Технические характеристики
| Количество каналов: | 32 |
|---|---|
| Максимальная частота дискретизации: | 1 ГГц |
| Максимальная полоса пропускания: | 50 МГц |
| Режим потока (глубина выборки): | 1 ГГц при использовании 3 каналов; 500 МГц при использовании 6 каналов; 250 МГц при использовании 12 каналов; 100 МГц при использовании 30 каналов; 50 МГц при использовании 32 каналов |
| Режим буфера (частота сэмплирования): | 1 ГГц при использовании 8 каналов; 500 МГц при использовании 16 каналов; 250 МГц при использовании 32 каналов |
| Максимальная глубина : | 2 Гб (режим буфера); 16 Гб (режим потока) |
| Внутренняя память: | 2 Гбит |
| Минимальный импульс захвата: | 2 нс |
| Пороговое напряжение: | 0 - 5 В (шаг 0,1 В) |
| Диапазон входного напряжения: | от - 30 В до 30 В |
| Входное сопротивление: | 250 кОм, 13 пФ |
| Анализ протоколов: | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал |
| Формат данных для анализа: | CSV, VCD, GNUPLOT и другие форматы |
| Автоматические измерения: | ширина импульса, период, частота, рабочий цикл |
| Интерфейс: | USB 3.0 |
| Напряжение источник питания: | 5 В DC ± 5% |
| Потребляемая мощность: | ≤ 2,5 Вт |
| Поддержка программного обеспечения: | Windows XP, VISTA, 7, 8, 10; Mac OS x 10.12 или выше; Linux Ubuntu, Fedora, Arch и другие |
| ESD защита: | есть |
| Материал корпуса: | алюминий с ЧПУ |
| Длина кабеля USB Type-C: | 1 м |
| Габариты: | 79 мм х 74 мм х 9 мм |
Описание

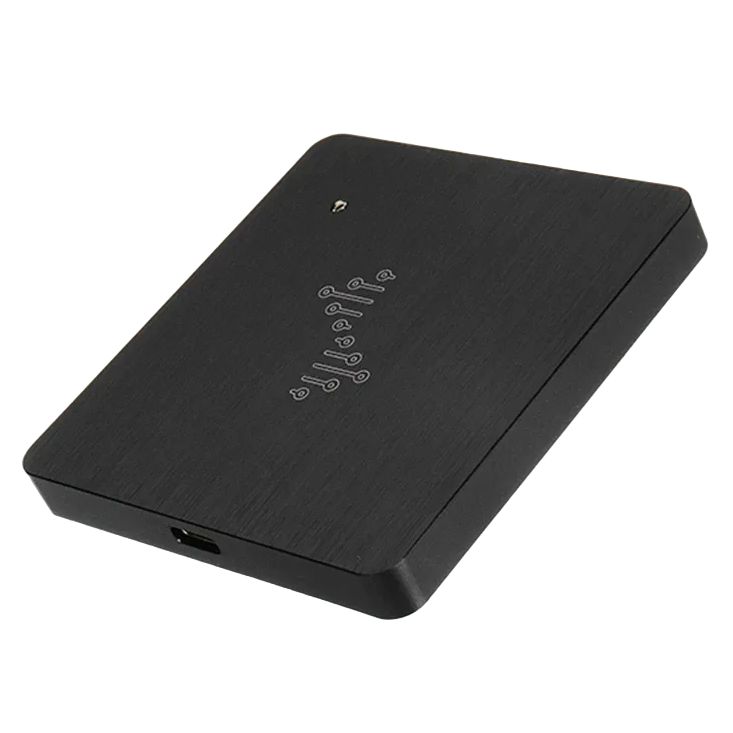

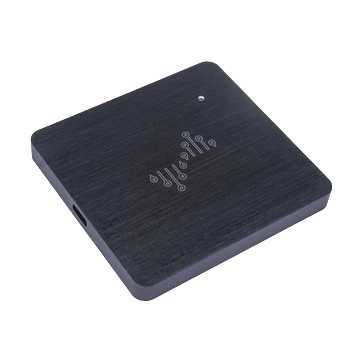

DreamSourceLab DSLogic U3Pro32 – это логический анализатор USB, который поддерживает тридцать два канала, имеет внутреннюю память на 2 Гбит и максимальную частоту дискретизации 1 ГГц. Устройство может работать в нескольких режимах потока и буфера. Минимальный импульс захвата прибора составляет 2 нс. U3Pro32 способен анализировать протоколы 12C, CAN и ряд других. Данные для анализа могут быть предоставлены в нескольких форматах. Доступны измерения импульса по ширине, а также рабочего цикла и периода частоты в автоматическом режиме. Максимальная глубина составляет 2 Гб в режиме буфера и 16 Гб в режиме потока.
Интерфейс устройства поддерживает USB 3.0, что обеспечивает быстрое взаимодействие с подключенным сторонним оборудованием. Среди поддерживаемого программного обеспечения: Windows различных версий, Mac OS и другое. Логический анализатор DreamSourceLab оснащён ESD-защитой от электрического заряда. Корпус выполнен из алюминия с ЧПУ.

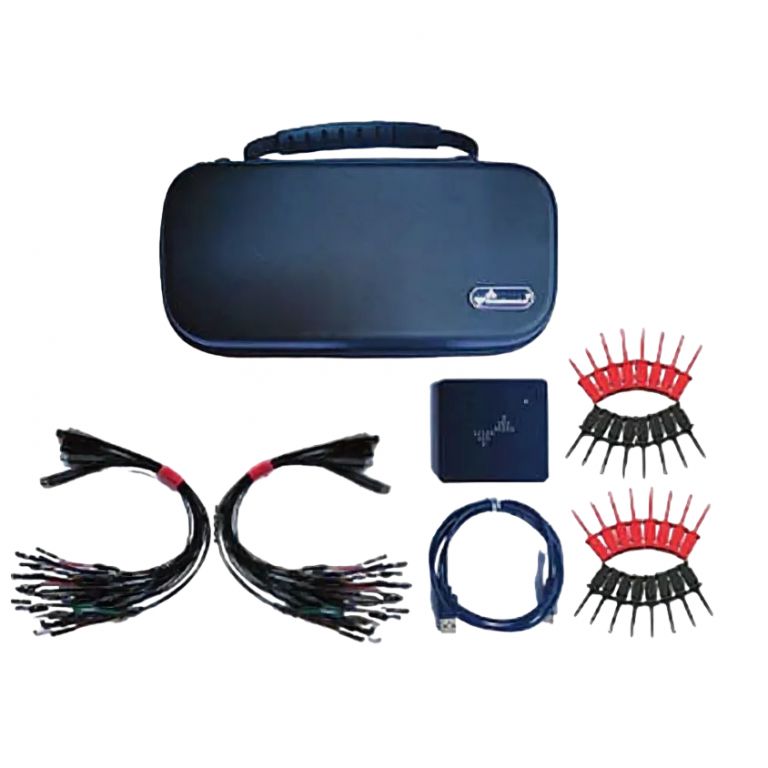

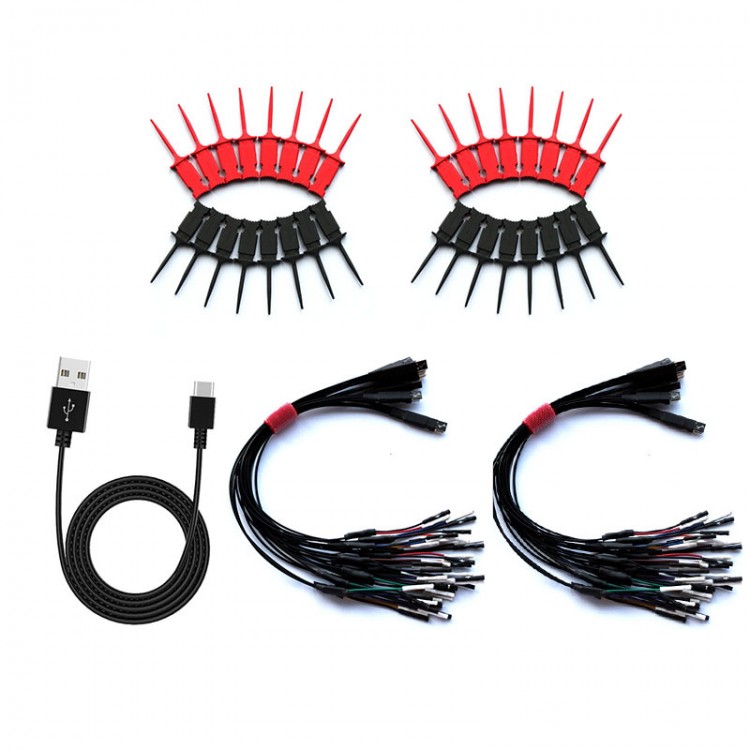

Небольшие габариты делают прибор компактным и удобным в применении. В комплект входит метровый кабель USB, два комплекта микрощупов, тридцать два тестовых зажима и чехол, в котором можно хранить и транспортировать устройство.
