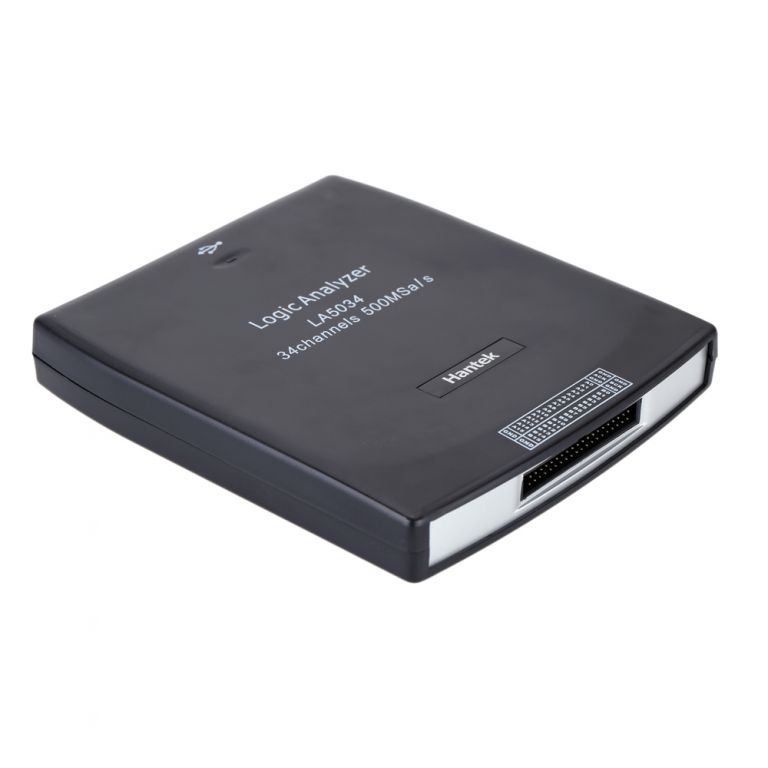

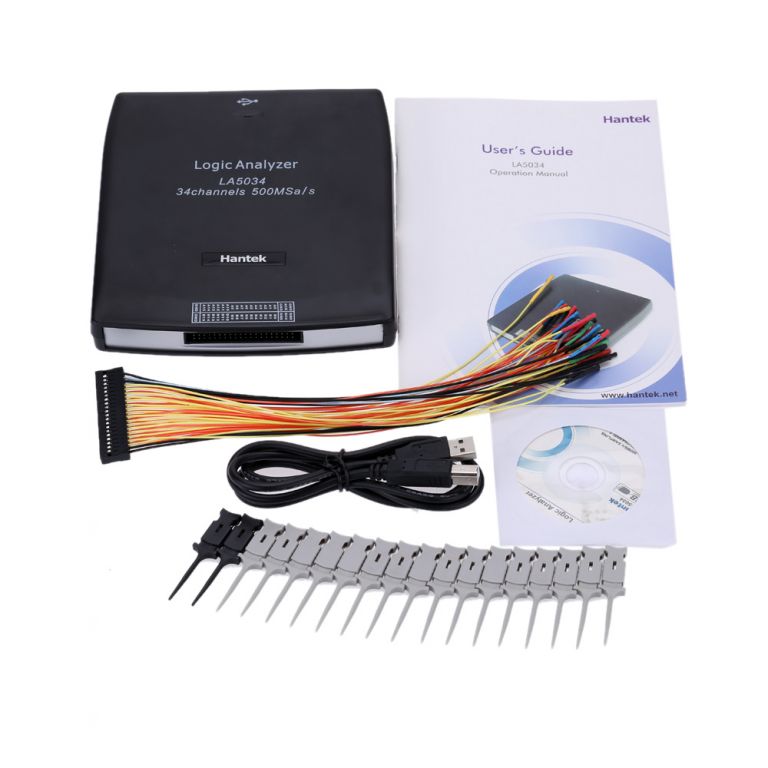

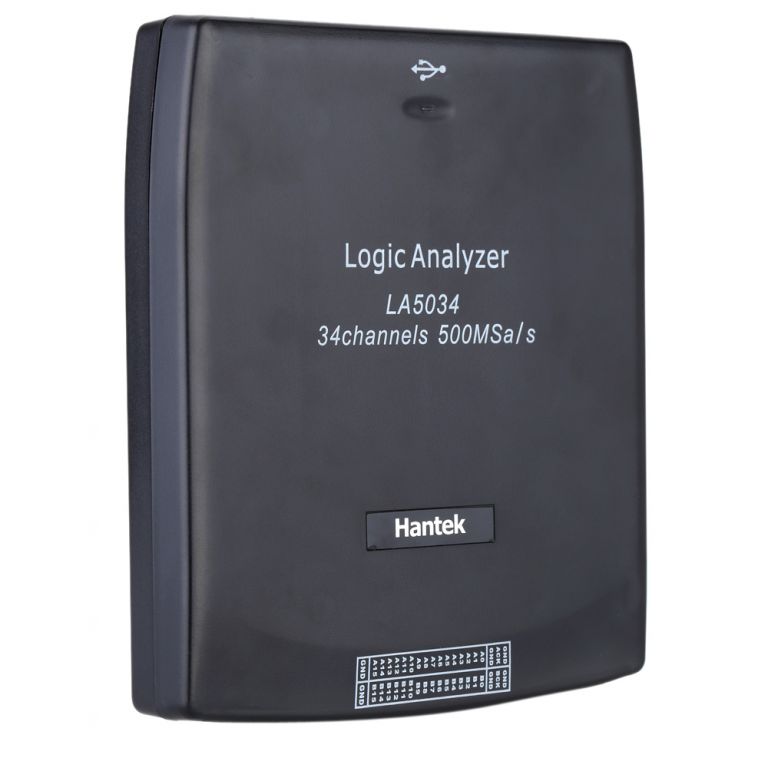

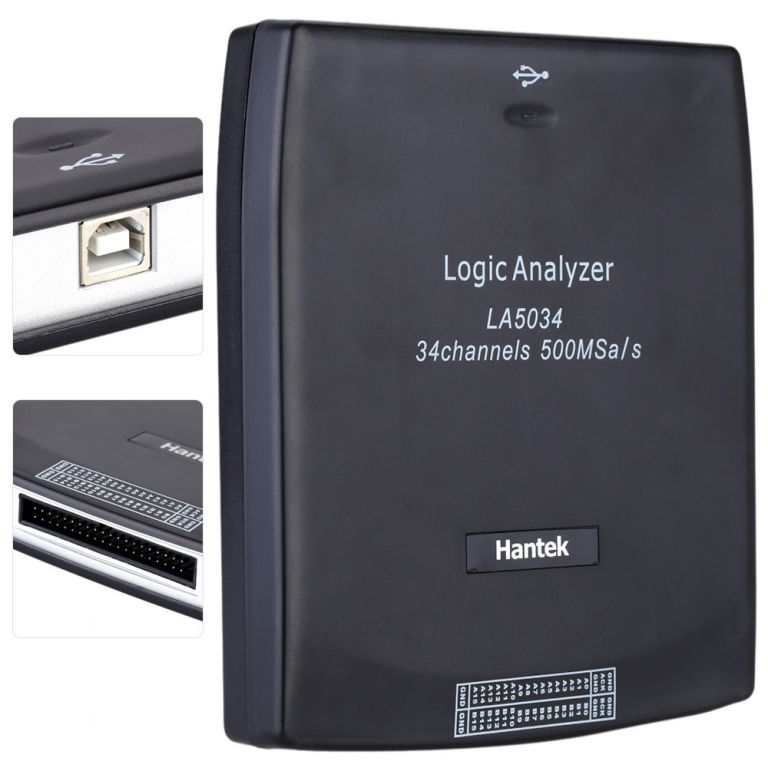

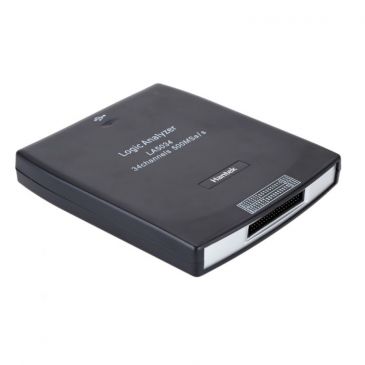

Hantek LA5034, USB-PC Цифровой логический анализатор 500 МГц, 34 канала

Описание

LA5034 - это многофункциональный 500-МГц, 34-канальный логический анализатор, используемый для испытания, анализа и устранения неполадок цифровых сетей. LA5034 имеет функции, которые присущи более дорогим приборам. Использование современных крупномасштабных встроенных цепей, интегрированных USB 2.0, CPLD, FPGA, высокочастотных цифровых цепей, встроенных систем и других современных технологий, обеспечивает портативность и простоту использования, и поэтому данный прибор является отличным выбором на рынке логических анализаторов на базе ПК.

Логический анализатор LA-5034 имеет достаточное количество входных каналов, чтобы наблюдать большое количество информации на каналах передачи, и, в некоторой степени, краткие импульсные помехи, обладает возможностью захвата требуемых точек, наблюдения вокруг сигнала с помощью множества функций захвата цифровой информации. LA5034 имеет память, чтобы обнаруживать периодические ошибки и иметь возможность найти ошибки в исходном состоянии.
Интуитивный и гибкий дисплей для упрощения динамического анализа; прибор может преобразовывать информацию, а пользователь может использовать двоичную, десятичную, шестнадцатеричную форму или ASCII, что упрощает процесс ремонтаи наладки.
Триггер LA5034 выполняется при помощи нескольких способов; прибор может отобразить длинный поток данных, выполнить точное позиционирование на основе анализа определенной части информации, а также принимать соответствующую информацию для анализа ПО при помощи функции отслеживания процедур синхронизации.
Прибор может отследить запуск оборудования в системе, а также наличие помех, имеет мощную функцию обнаружения сигнала Burr, несмотря на взаимное влияние сигналов, паразитические связи и помехи от питания.

Скачать инструкцию по эксплуатации для логического анализатора LA-5034 Hantek (2,5 МБ, pdf) (русский)

Особенности:

До 34 каналов ввода данных
Высокая скорость работы, 500 МГц синхронизирующий режим (внутренние часы), 200 МГц режим состояния (внешние часы)
Непрерывно изменяемая позиция триггера до начала записи, расширенный многоуровневый запуск
+ 6 В до -6 В Регулируемый логический порог
CAN, I2C, SPI и RS232
Встроенный частотомер 250 МГц

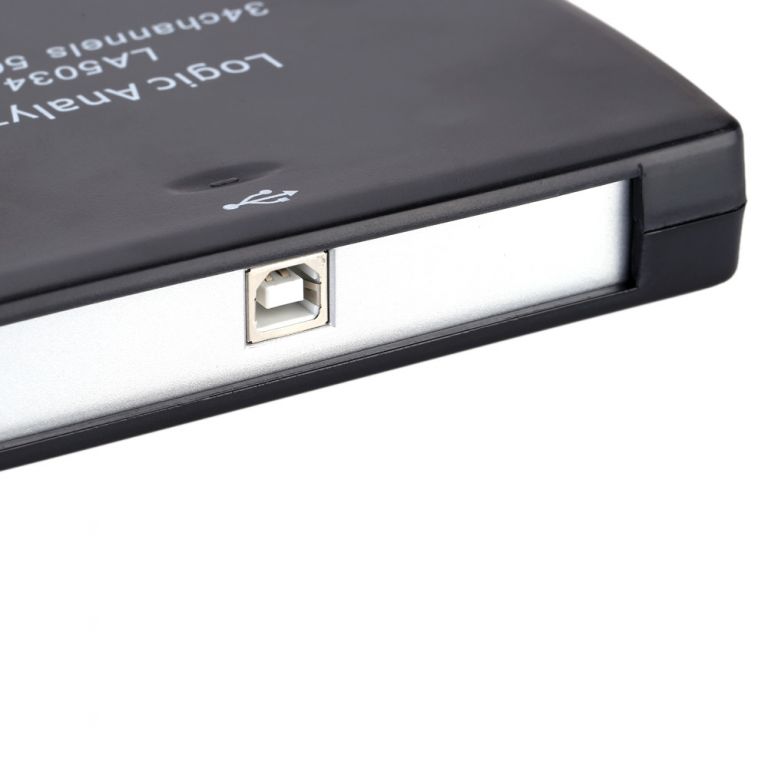

Совместимость с USB 1.1 и 2.0

Минимальные системные требования
