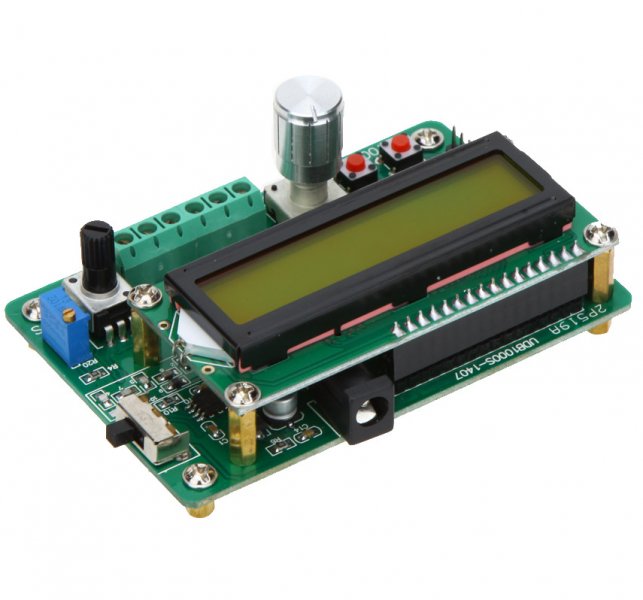

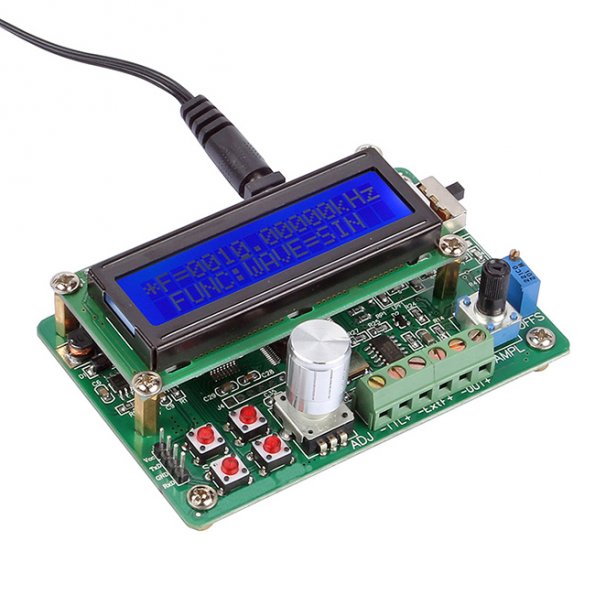

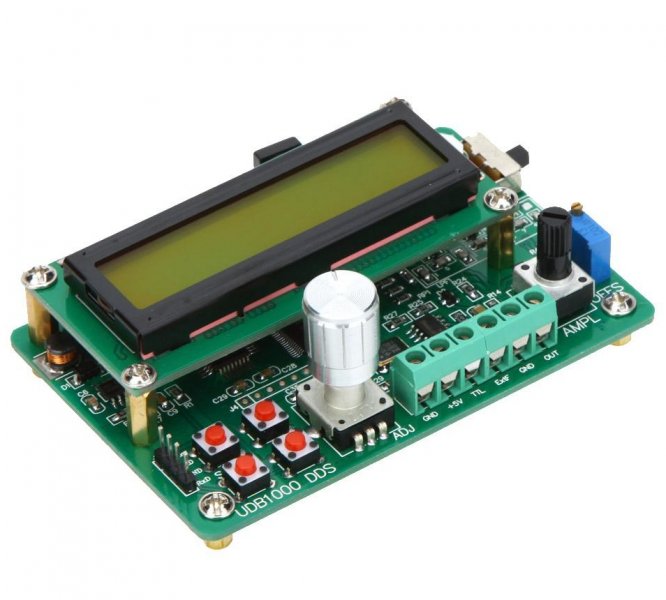

UDB1005S, Функциональнй генератор/счетчик/частотомер 5MHz
Технические характеристики
| Максимальная частота генерации: | 5MHz |
|---|---|
| Разрешающая способность: | 0.01Hz |
| Форма генерируемого сигнала: | Синус, меандр и пила |
| Амплитуда генерируемого сигнала: | ≥10Vp-p(без нагрузки) |
| Выходное сопротивление: | 50ω±10%(signal output) |
| Уровень выходного сигнала (DC часть): | ±2.5V(без нагрузки) |
| Дисплей: | LCD1602 |
| Стабильность частоты: | ±1×10-6 |
| Погрешность частоты: | ±5×10-6 |
| Искажение синусоидального сигнала: | ≤0.8% (на 1kHz) |
| Искажение пилы: | ≥98% (0.01Hz~10kHz) |
| Длительность фронтов меандра: | ≤100ns |
| Скважность прямоугольных импульсов: | 1%~99% |
| Диапазон счетчика: | 0-4294967295 |
| Диапазон частотомера: | 1Hz~60MHz |
Описание
DDS Функциональный генератор на основе FPGA, с отличными характеристиками, который обязательно пригодится в домашней лаборатории
