ЗАРЯДНОЕ - конструктор для автомобильных аккумуляторов SIRIUS 10A
Технические характеристики
| Максимальный ток заряда: | 0.1 — 10А с шагом 0.1А |
|---|---|
| Напряжение до которого заряжается АКБ выбирается пользователем в меню: | Диапазон от 2.5 до 16.5 вольта. Шаг 0.1 вольт |
| Два вида заряда: | Cтандартный линейный или режим «качели», выбирается в меню |
| Cтабилизация зарядного тока СС: | Есть. Выполнен аппаратно на операционном усилителе (ОУ) |
| Стабилизация напряжения CV: | Есть. Выполнен программно с помощью PID регулятора |
| Отключение АКБ в конце заряда: | Есть |
| Питание платы: | Либо от импульсного БП, либо от трансформатора |
| Меню для настройки параметров заряда АКБ: | Есть |

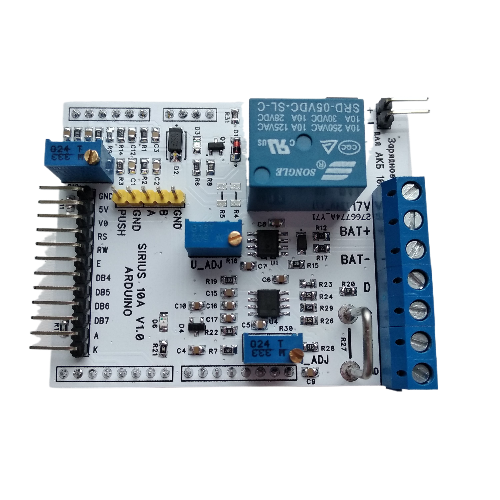

| Размер платы: | 80x60 мм. |
| Режим хранения батареи: | Есть |
| Защита от переполюсовки подключения АКБ: | Есть |
| Отсутствие напряжения на клеммах зарядного при отключенной АКБ: | Напряжение отсутствует |

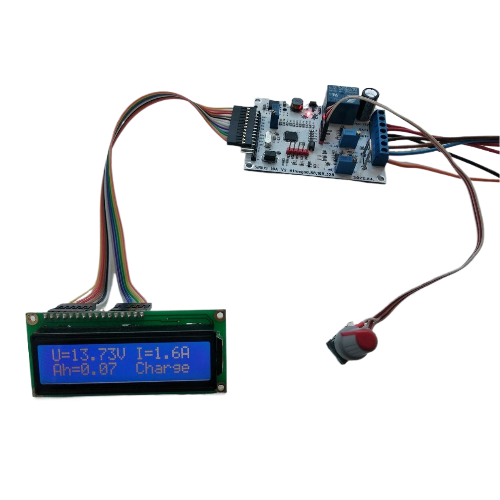

| Отображение на дисплее: | Напряжение батареи, зарядный ток, ампер часы |
| Питание платы: | 15 - 17 Вольт (можно выше, подробности в инструкции) |
Описание
Товар возврату или обмену не подлежит.

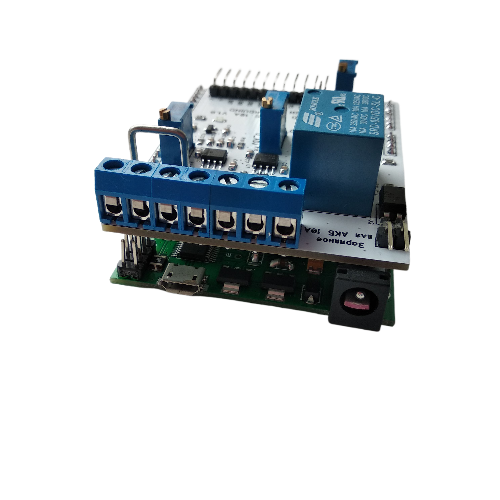

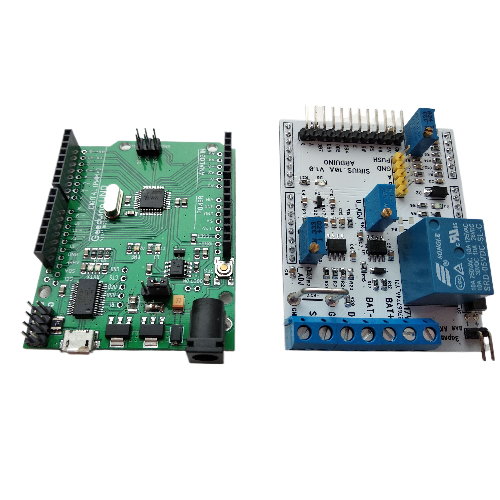

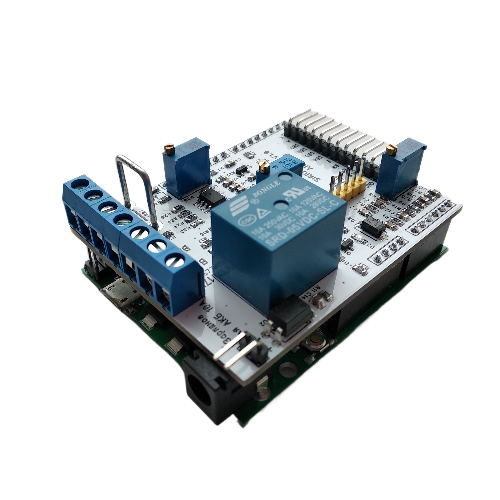

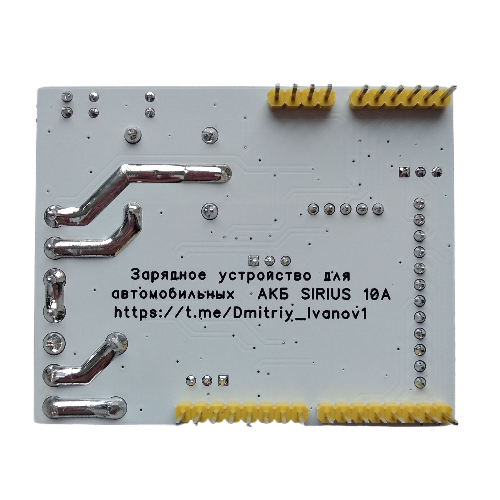

Плата заряда представляет собой шилд для Arduino Uno. Прошивку и документацию можно скачать по ссылке ниже.
Ссылка для скачивания документации и прошивки.
Для работы с зарядным шилдом Arduino Uno должна быть с mini USB или USB C.(см. фото в инструкции). Вопрос по шилду разработчику в телеграмм.
Данное зарядное устройство представляет собой конструктор для самостоятельной сборки. Больше подходит для тех, кто хочет собрать что то своими руками. Помогает развивать творческие навыки и развивать базовые знания в электронике.

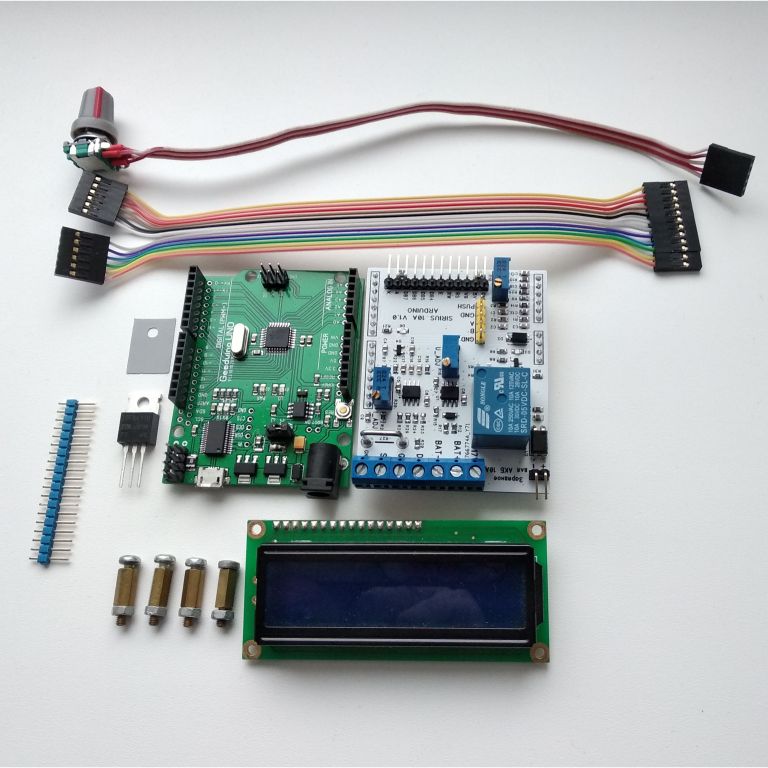

Продается ТОЛЬКО плата шилд, все остальное заказывается отдельно.
Дисплей LCD - ссылка для заказа.
Энкодер - ссылка для заказа.
Шлейфы - ссылка для заказа.
Транзистор - ссылка для заказа.

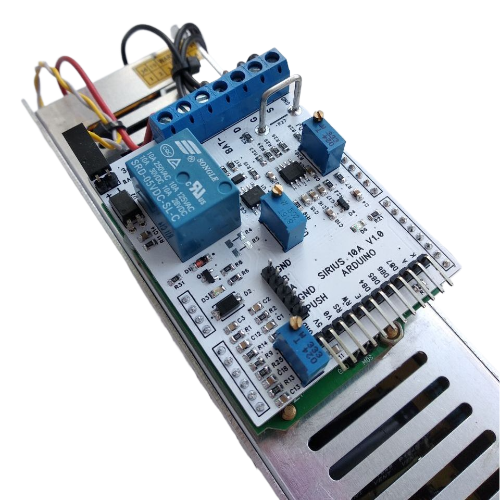

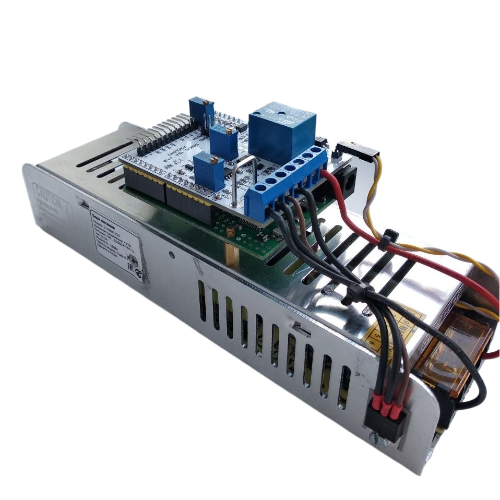

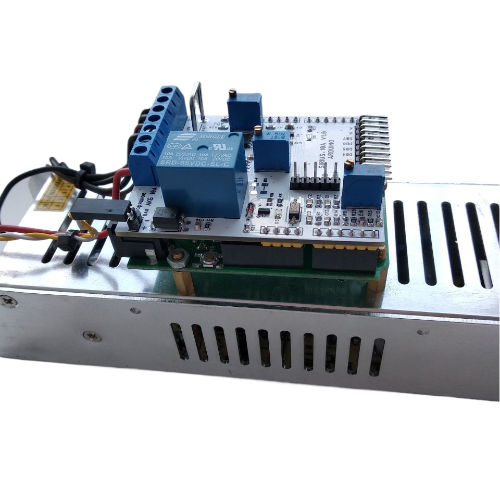

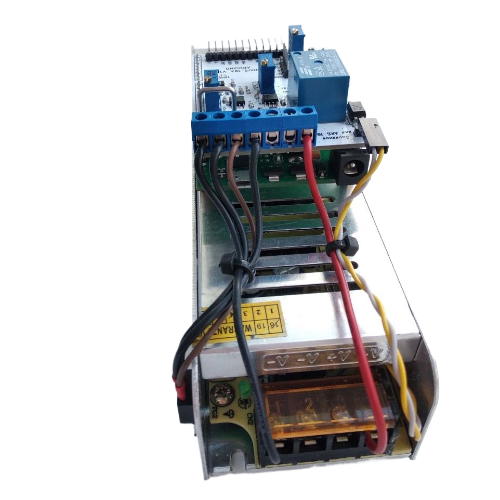

Возможный вариант завершенного изделия.
Посмотреть видео можно здесь.
