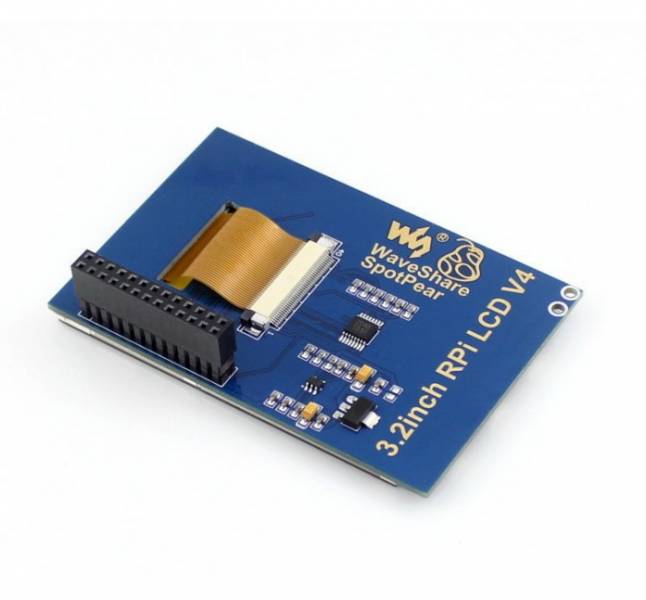

3.2" Waveshare (В) V4 Raspberry Pi Touch Screen Display Monitor 320x240 LCD- Монитор для Raspberry PI

Артикул: 004638
Наличие:
Под заказ
Добавить в Wish List
Цена:
2220.00 2 220.00 ₽

Технические характеристики

Модель: 3.2 inch Resistive Touch Screen TFT LCD
LCD Тип: TFT
LCD Интерфейс: SPI
Технология нажатия : Резистивный
Контроллер: XPT2046
Цветов: 65536
Подсветка экрана: LED
Разрешение: 320*240 (Pixel)
Совместимость: Raspberry Pi Model A/B/A+/B+/Pi 2
Соотношение сторон: 4 на 3
Потребляемая мощность : TBD
Подсветка Текущий: TBD
Рабочая температура (℃): TBD

Описание

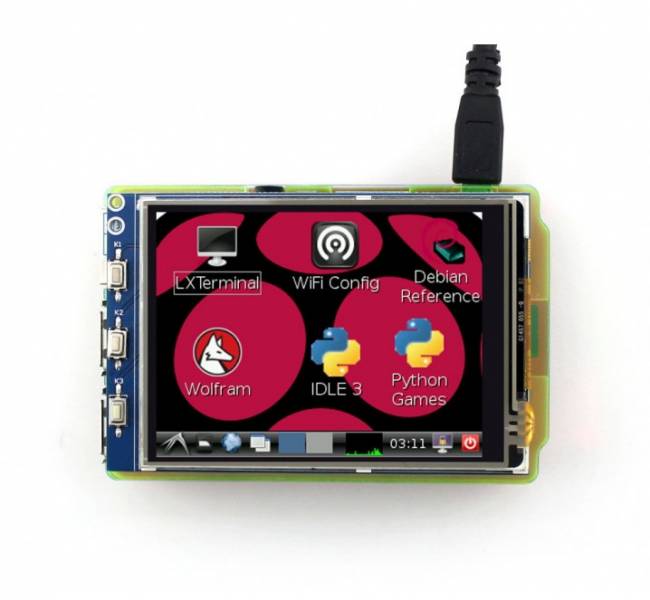

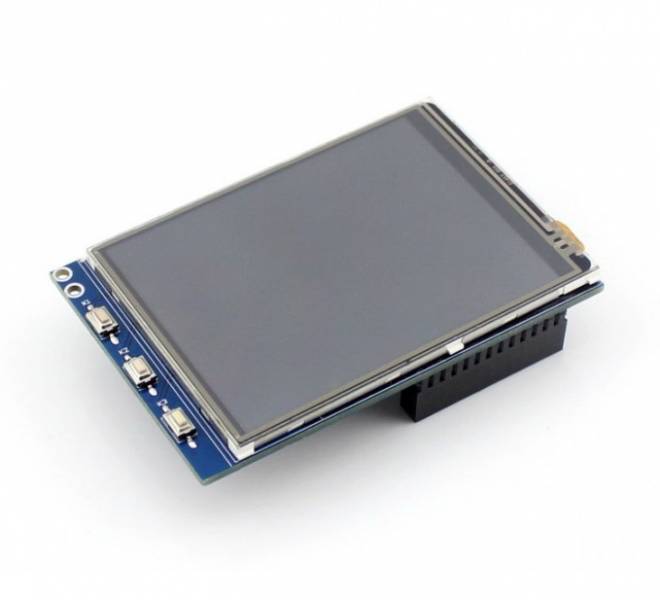

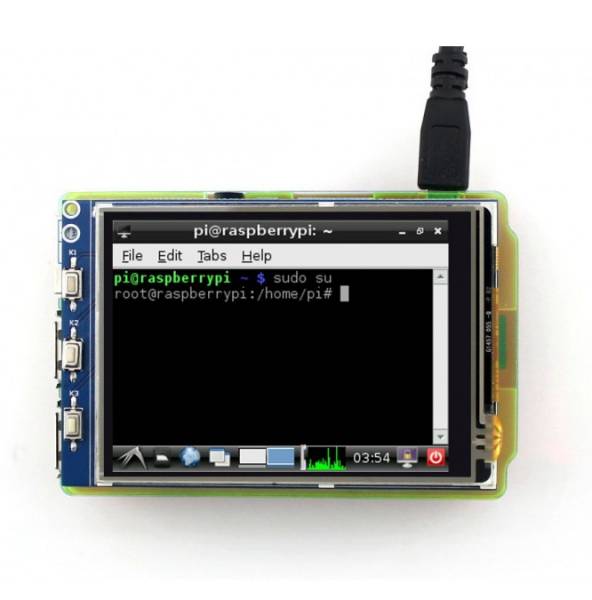

Сенсорный резистивный дисплей, диагональ 3.2 дюйма. Разрешение 320×240 пикселей, совместим со всеми моделями Raspberry Pi (Model A/B/A+/B+/Pi 2). Поддерживает Raspbian/Ubuntu. Предназначен для просмотра фото, видео, вывода любой информации. Оснащен тремя программируемыми кнопками.

Особенности:

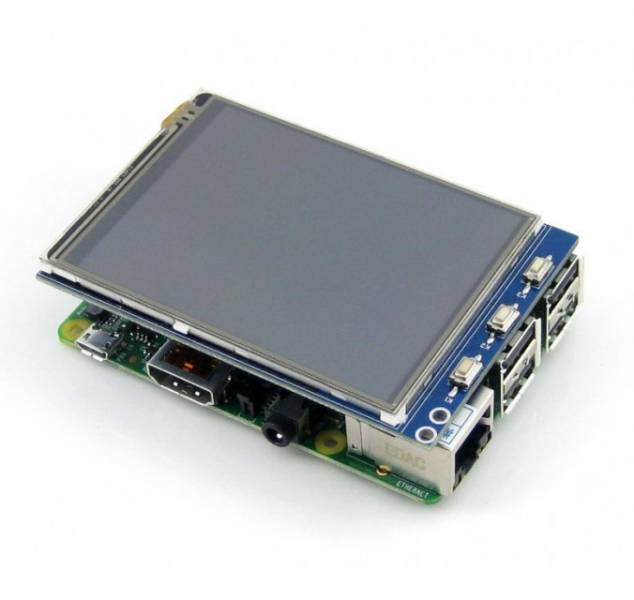

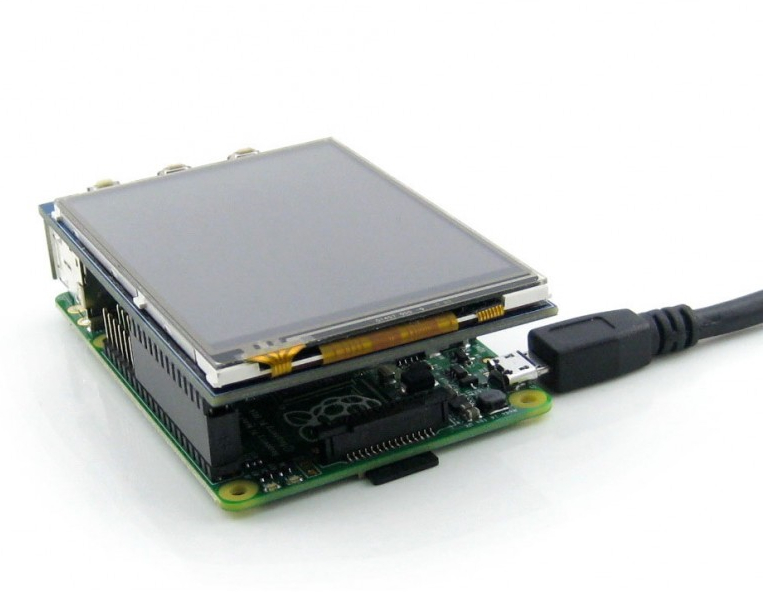

  • Предназначен для Raspberry Pi, идеальное альтернативное решение для монитора HDMI
  • Поддерживает все ревизии Raspberry Pi c разрешением дисплея 320×240, лучший дисплей.
  • Удобный интерфейс совместимости с Raspberry PI, в любом месте в любое время.

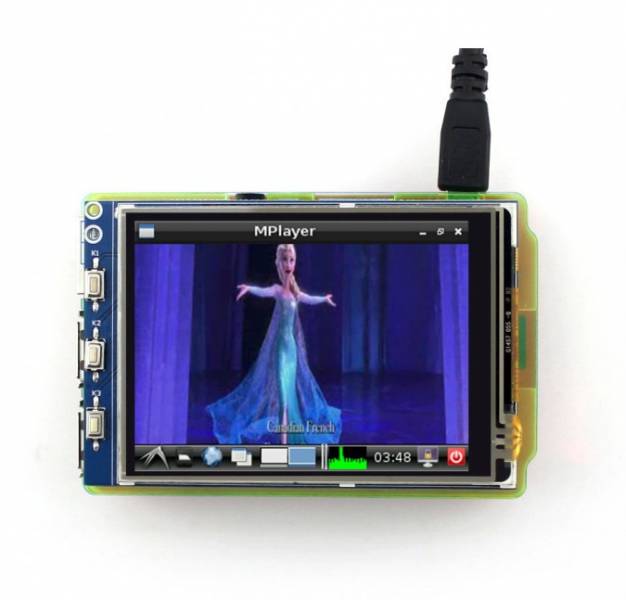

  • Поддержка систем на Raspberry PI позволяет вам: Смотреть видео (поддержка большинства форматов, MP4 и многие другие) Обработка фото в одно касание.

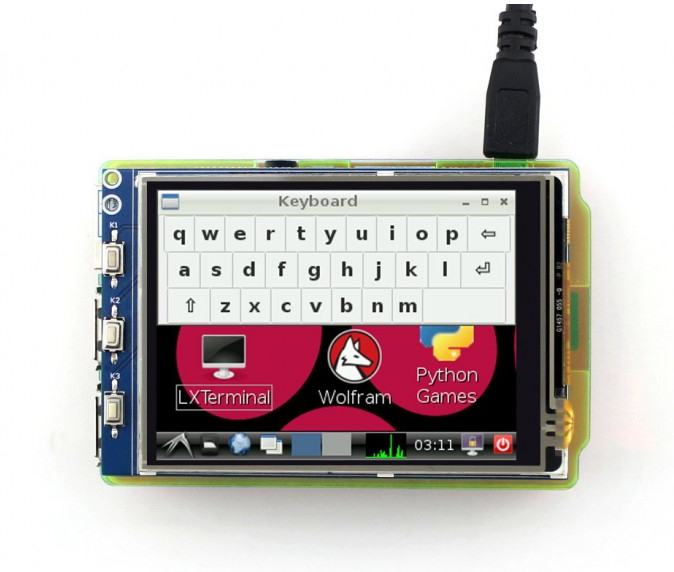

  • Поддержка виртуальных клавиатур (Система взаимодействия без клавиатуры / мыши)
  • Высокое качество исполнения.



В комплекте:

  • Дисплей 3.2" RPi LCD (B) x 1
  • Стилус x 1
  • Крепеж RPi screws pack x 2

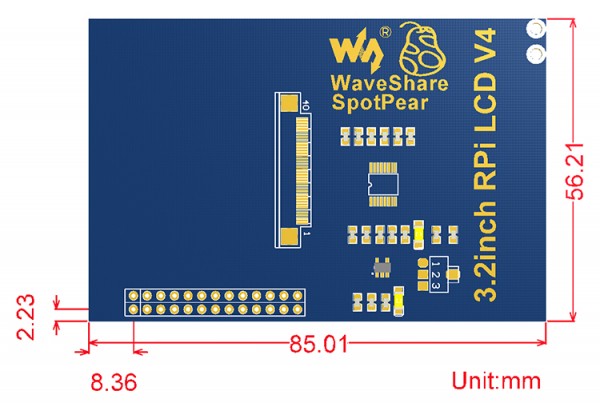

Внешние размеры дисплея:



Интерфейс подключения:


<tbo.y>

<tbo.y>
PIN NO.SYMBOLDESCRIPTION
1, 17 3.3V Power positive (3.3V power input)
2, 4 5V Power positive (5V power input)
3, 5, 7, 8, 10, 22
NC NC
6, 9, 14, 20, 25 GND Ground
11 TP_IRQ Touch Panel interrupt, low level while the Touch Panel detects touching
12 KEY1 Key
13 RST Reset
15 LCD_RS LCD instruction control, Instruction/Data Register selection
16 KEY2 Key
18 KEY3 Key
19 LCD_SI / TP_SI SPI data input of LCD/Touch Panel
21 TP_SO SPI data output of Touch Panel
23 LCD_SCK / TP_SCK
SPI clock of LCD/Touch Panel
24 LCD_CS LCD chip selection, low active
26 TP_CS Touch Panel chip selection, low active



В нашем магазине продается только оригинальная продукция Waveshare.

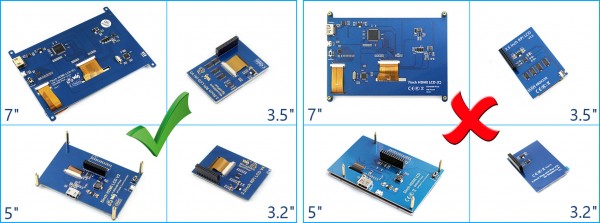

Остерегайтесь подделок! Ниже приведены изображения оригинальных и поддельных дисплеев Waveshare.
