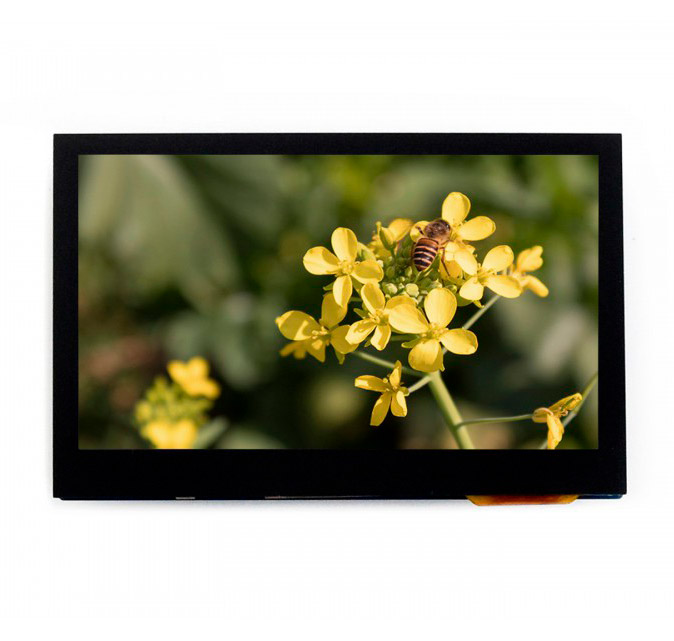

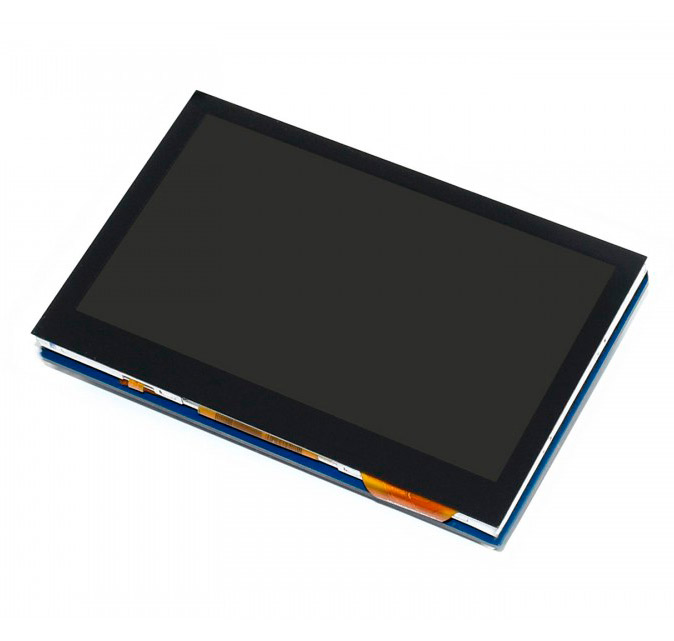

4.3" 800x480 Waveshare, IPS Монитор с емкостным тачскрином, интерфейс 24-bit RGB

Артикул: 004223
Наличие:
Под заказ
Добавить в Wish List
Цена:
2584.00 2 584.00 ₽

Технические характеристики

Типа матрицы: IPS
Интерфейс подключения матрицы: 24-bit RGB
Интерфейс подключения тачскрина: I2C
Глубина цвета: 16,777,216
Touch контроллер: GT911
Размер дисплея, мм: 95.04 (W) × 53.86 (H)
Размер пикселя: (MM) 0.1188 (W) × 0.1122 (H)
Подсветка: LED
Разрешение: 800 × 480 (Pixel)
Напряжение питания: 5V
Логические уровни: 3.3V

Описание

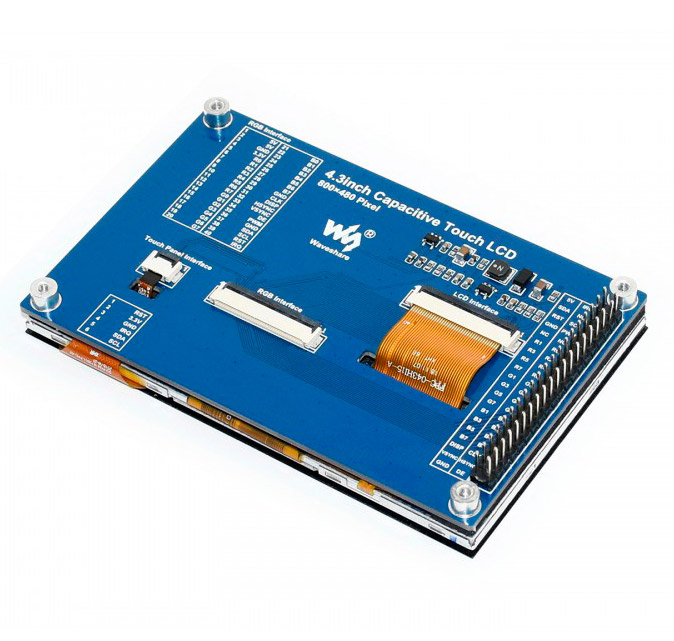

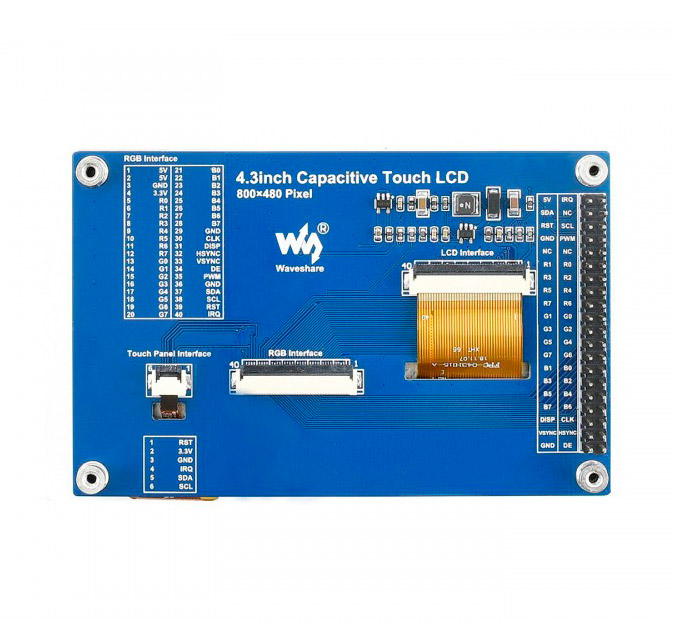

Распиновка

SYMBOLDESCRIPTIONTYPEFUNCTION
5V Power supply Power 5V
GND Ground GND
3.3V Power supply 3.3V
R0~R7 Data line Input Red data
G0~G7 Data line Input Green data
B0~B7 Data line Input Blue data
CLK LCD clock Input LCD clock signal
DISP Backlight control enable Input Enable/Disable backlight control
HSYNC Horizontal synchronization Input Horizontal synchronous signal input
VSYNC Vertical synchronization Input Vertical synchronous signal input
DE Control mode selection Input DE=0:SYNC mode
DE=1:DE mode
PWM Backlight brightness adjustment Input PWM signal for adjusting backlight
GND Ground Power GND
SDA I2C data Output/Input I2C data pin, read/write data
SCL I2C clock Input I2C clock pin
RST Reset Input Reset the TP controller
IRQ Interrupt Output External touch interrupt
