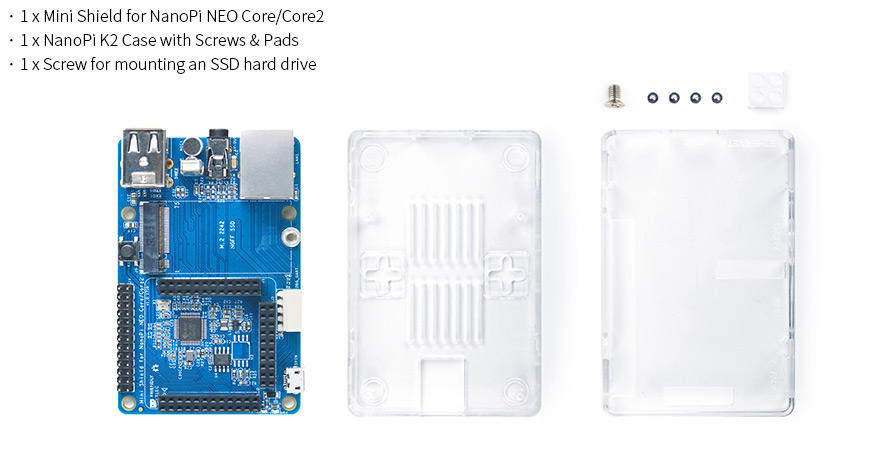

Мини шилд для NanoPi NEO Core/Core2 (1Gb Ethernet, M.2 Sata разъем, USB 2x host, 3.5мм аудио вх/вых)

Описание

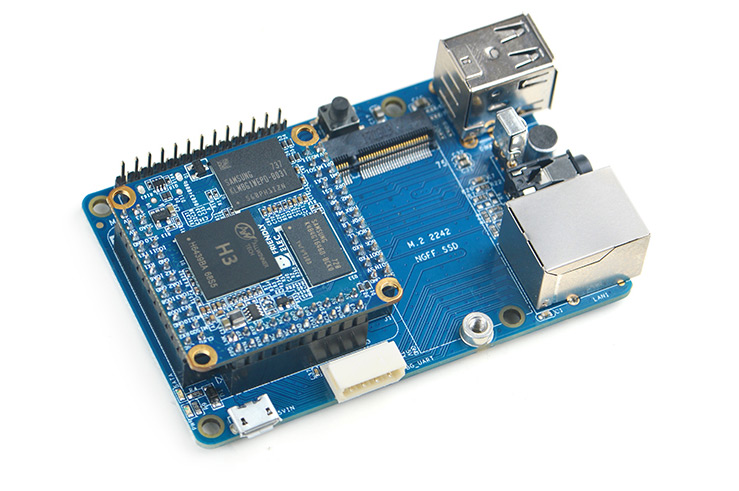

Мини-шилд для NanoPi NEO Core/Core2 - это настраиваемая функциональная плата расширения, специально разработанная для NanoPi NEO Core и NanoPi NEO Core2. Базовая плата расширяет общие интерфейсы, такие как сетевой порт, последовательный порт отладки, аудио, USB и так далее.
Плата оснащена чипом JMS567 USB на SATA и обеспечивает интерфейс M.2 SSD, что удобно для внешнего подключения 2242 SSD с интерфейсом M.2.
На плате предусмотрены два интерфейса USBHost, которые могут использоваться для подключения общих usb-устройств.
Расширенный последовательный порт отладки и сетевой интерфейс могут легко подключить модуль последовательного порта и проводную сеть.
Микрофон и 3,5 мм аудиовыход интерфейс сервера сигнализации.

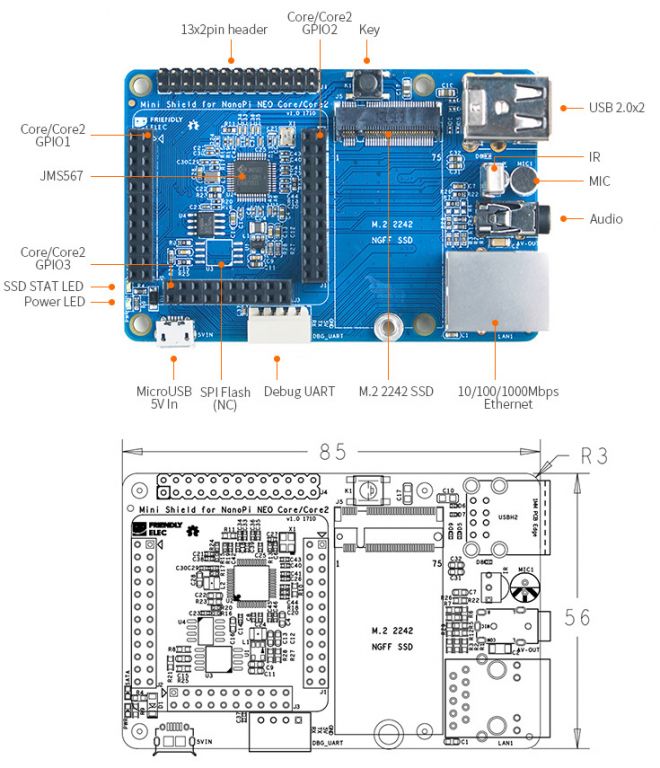

Штыревой разъем 2x13 в левом верхнем углу платы приводит к интерфейсу I0 anoPi NEO Core или Core2, что удобно для подключения других функциональных модулей.
На плате предусмотрена кнопка, предоставляется инфракрасный принимающий интерфейс, который можно удобно управлять с помощью инфракрасного пульта дистанционного управления.
