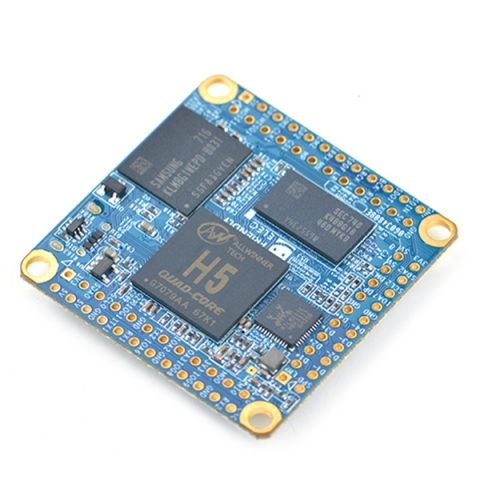

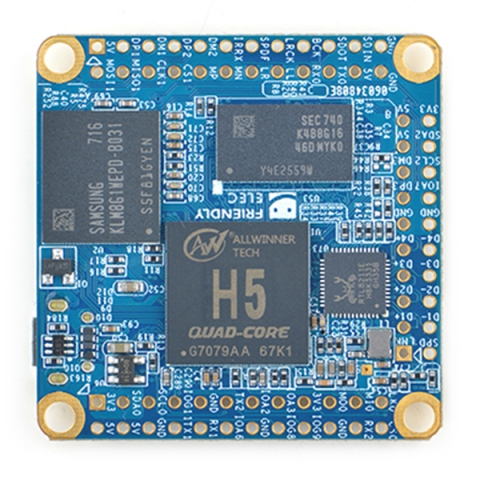

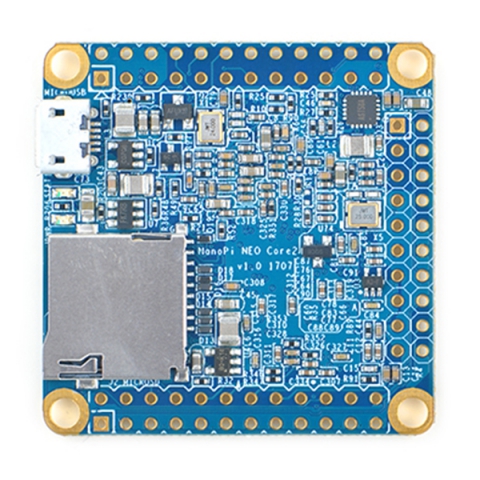

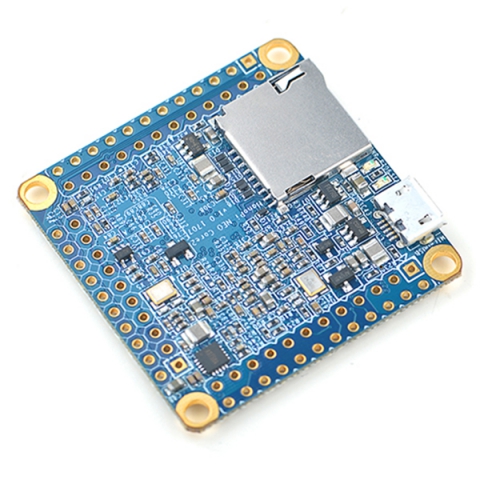

NanoPi Neo Core2, Одноплатный мини-компьютер Allwinner H5, 8GB eMMC, 1 GB DDR3
Технические характеристики
| Процессор: | Allwinner H5, четырехъядерный 64-bit high-performance Cortex A53 |
|---|---|
| Оперативная память DDR3: | 1 Gb DDR3 RAM |
| Память: | 8GB eMMC |
| Слот MicroSD: | 1 шт |
| LED: | x 2, одна показывает статус питания и вторая показывает статус системы |
| MicroUSB: | OTG и питание |
| USB хост: | USB Host x 3(included in 2.54mm pitch pin header) |

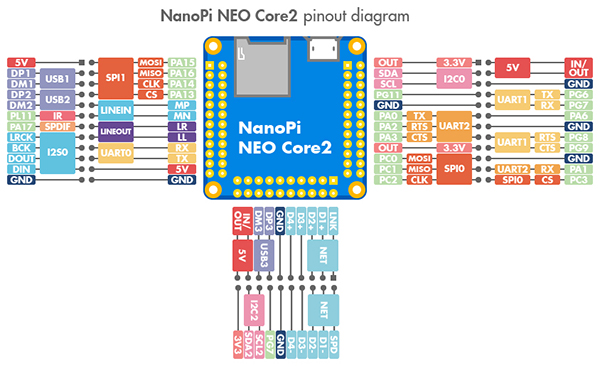

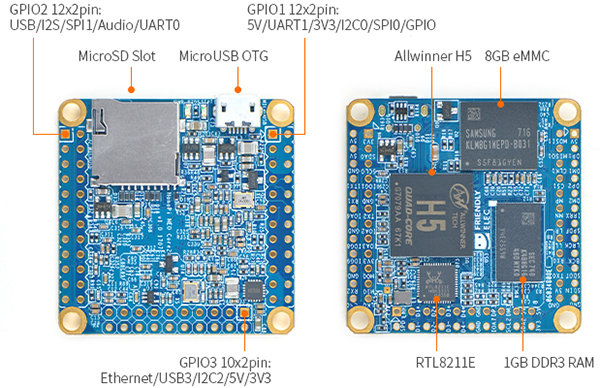

| GPIO1: | 2.54mm pitch 12 x 2 pin header containing UART, SPI, I2C, GPIO and etc |
| GPIO2: | 2.54mm pitch 24 pin header containing SPI, IR, I2S, USB, serial debug port, audio and etc |
| GPIO3: | 2.54mm pitch 20 pin header containing USB, Gbps Ethernet, I2C and etc |
| Подключения: | 3x USB Host port, 4-pin debug serial port, 4-pin audio input/output port, UART, SPI, I2C, GPIO, IR etc… |
| Питание: | 5V/2A |
| Размеры: | 40 x 40mm |
| Операционная система: | u-boot,Ubuntu Core |
Описание
Одноплатный мини-компьютер NanoPi Neo Core2 - является альтернативой Nano Pi Neo2, который работает как плата процессора с внутренними штырьками. Кроме того, NEO Core2 может иметь дополнительную встроенную флэш-память eMMC и защиту от ESD для разъемов и портов, что особенно предпочтительно для выполнения функций промышленных потребителей.
Мини-компьютер использует популярный процессор Allwinner H5 SoC и имеет встроенную RAM DDR3 емкостью 1Гб. FriendlyElec перенесла UbuntuCore с основным ядром 4.11. работающим с другими ОС, такими как Armbian.
По сравнению с NanoPi NEO2, NanoPi NEO Core2 работает более надежно с гораздо меньшим перегревом. Это хорошая платформа для приложений IoT, систем мониторинга, интеллектуальных систем управления, кластерных вычислений и приложений AI.

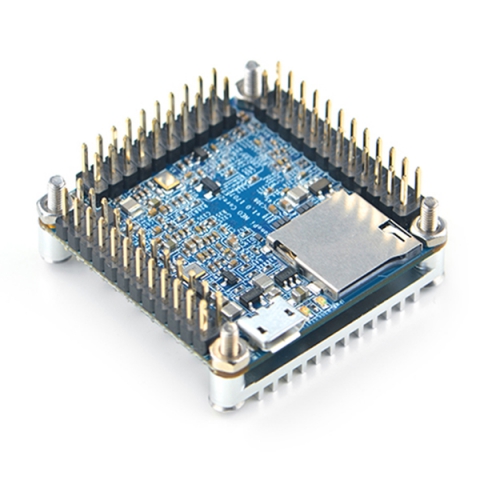

Комплектация:
1 x NanoPi Neo Core2
2 x 2-х рядных 24 штырьковых гребенки
1 x 2-х рядная 20-ти штырьковая гребенка
Отличительные особенности:
| Мини-компьютер | NanoPI Neo Core2 | NanoPI Neo | NanoPI M2 | NanoPI M3 |
|---|---|---|---|---|
| Процессор | Allwinner H5, Quad-core 64-bit high-performance Cortex A53 | Allwinner H3, Quad-Core Cortex A7@1.2 ГГц |
Samsung S5P4418 Cortex A9 @ 400 МГц до 1.4 ГГц | Samsung S5P6818 Octa-Core Cortex-A53, 400МГц - 1.4ГГц |
| Графический процессор | Mali-450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL | MaH400MP2(5)600МГц, Поддержка OpenGL ES2.0 | Графический адаптер Mali | Mali-400MP |
| Оперативная память |
1 Гб DDR3 RAM | 256 / 512 Мб |
1 Гб 32-bit DDR3 | 1 Гб DDR3 32-бит |
| WiFI | - |
- |
- |
802.11b/g/n |
| Память |
MicroSD, 8 ГБ еММС |
MicroSD |
MicroSD |
MicroSD |
| USB2.0 Порт | 3 х USB Host, 1 х Micro USB(OTG и питание) | Host 1 x USB 2.0 | 2 x Host порта USB, 1 x micro USB 2.0, 2 x Host порта USB через 8-контактный разъем | 4 x USB 2.0, 1 х MicroUSB 2.0 |
| Ethernet / LAN | 10/100/1000M Ethernet (через RTL8211E-VB-CG) | 10/100M Ethernet port | Гигабитный порт Ethernet RJ45 (через RTL8211E) | Гигабитный порт Ethernet RJ45 (через RTL8211E) |
| Видео выход | - |
- | 0,5 мм шаг SMT FPC, для полноцветного ЖК-дисплея (RGB: 8-8-8) | 0,5 мм шаг, 45-контактное гнездо FPC, полноцветный (RGB 8-8-8) |
| Аудио выход | Через гребенку |
GPIO разъем | HDMI и 3.5 мм аудио jack, встроенный микрофон | 3,5мм jack и через HDMI разъем |
| Камера | - |
- |
24-контактный DVP разъем с ITU-R BT 601/656 8-bit, I2C и I/O интерфейс | DPV 0,5мм 24-пин |
| GIPO |
GIPO1(2.54мм 12 x 2 pin), GIPO2(2.54мм 24 pin), GIPO3(2.54мм 20 pin) | 2.54мм 24-контактный и 12-контактный разъемы, включая USB, UART, SPI, I2C, PWM и т.д. | 40-контактный разъем совместимый с Raspberry Pi, UART, I2C, SPI, GPIOs | 40-пиновый разъем с шагом 2,54мм Raspberry Pi совместимый |
| Макс.потребляемый ток |
2 A |
2 А |
2 А |
2 А |
| Питание |
5 В |
5 В |
5 В |
5 В |
| Кнопки |
- |
- |
Питание и сброс | Питание и Сброс |
| Индикаторы |
Питание и система |
Питание и система | Питание и система | Питание и Статус |
| Поддержка ОС |
u-boot,Ubuntu Core | u-boot, Ubuntu-MATE, Debian | Debian Jessie 8, Android 5.1 и др. |
uboot, Android и Debian |
| Размер | 40 x 40 мм |
40 x 40 |
64 x 50 мм | 64 х 60мм |
