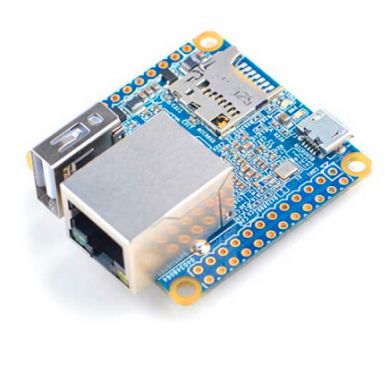

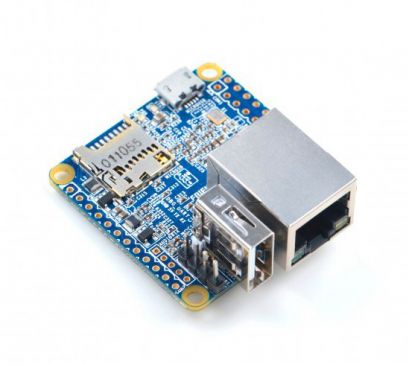

NanoPi NEO 256Mb, Одноплатный мини-компьютер
Технические характеристики
| Процессор: | Allwinner H3, Quad-Core Cortex A7@1.2GHz |
|---|---|
| Графический процессор: | MaH400MP2(5)600MHz, Поддержка OpenGL ES2.0 |
| Оперативная память: | 256M |
| Память программ: | MicroSD |
| Сетевой интерфейс: | 10/100M Ethernet port |
| Аудио выход: | GPIO разъем |
| Микрофон: | GPIO разъем |
| Инфракрасный порт: | GPIO разъем |
| USB порты: | Host 1x USB 2.0 |
| Micro USB порт: | OTG порт, передача данных и вход питания |
| Видео выход: | отсутствует |
| Интерфейс камеры: | отсутствует |
| Отладочный последовательный порт: | 4-х контактный с шагом 2.54мм |
| GPIO входы/выходы: | 2.54мм 24-контактный и 12-контактный разъемы, включая USB, UART, SPI, I2C, PWM и т.д. |
| Кнопки: | отсутствуют |
| Индикаторы: | Питание и Системмный |
| Напряжение питания: | 5В |
| Максимальный потребляемый ток: | 2A |
| Размера платы: | 40 x 40 х 17мм четырехслойная плата |
| Поддерживаемые ОС: | u-boot, Ubuntu-MATE, Debian |
Описание

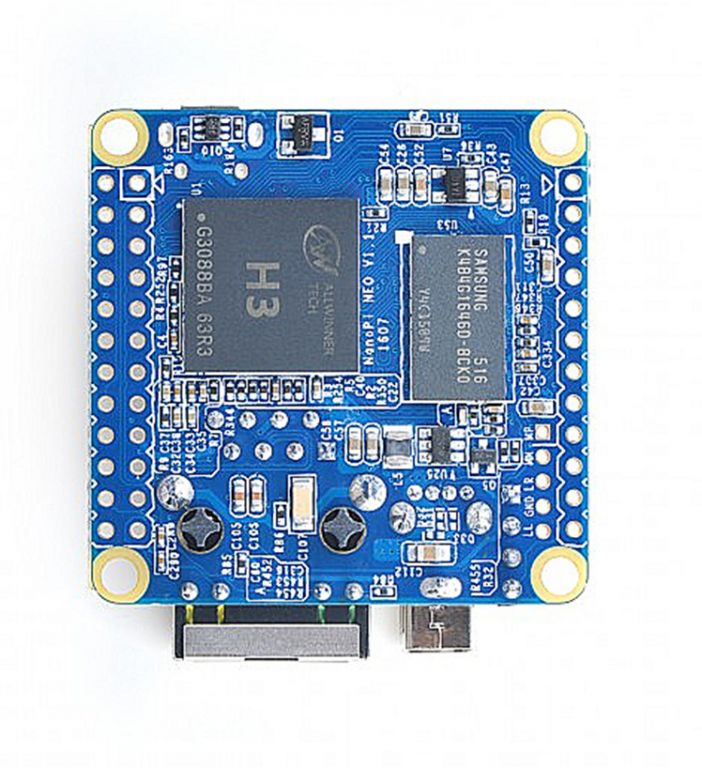

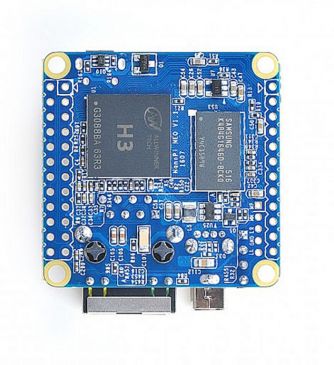

NanoPi NEO 256Mb, одноплатный компьютер на процессоре Allwinner H3 от компании FriendlyARM, в который входят четыре вычислительных ядра Cortex A7 с тактовой частотой до 1,2 ГГц. Работа производится под управлением Android 4.4, Ubuntu, Debian. Имеет 256 МБ DDR3 оперативной памяти SDRAM, поддерживает карты памяти (microSD) ёмкостью до 64 гигабайт. Мини-компьютер оснащен графическим ускорителем Mali-400MP2, позволяющим декодировать 4К-видео формата H.265/HEVC, частота воспроизведения - до 30 кадров в секунду. NanoPi NEO 256Mb отлично подходит для построения встраиваемых систем управления и систем контроля.
Отличительные особенности:

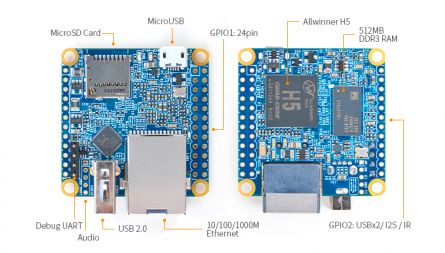

| Мини-компьютер | NanoPI Neo Core2 | NanoPI Neo | NanoPI M2 | NanoPI M3 |
|---|---|---|---|---|
| Процессор | Allwinner H5, Quad-core 64-bit high-performance Cortex A53 | Allwinner H3, Quad-Core Cortex A7@1.2 ГГц |
Samsung S5P4418 Cortex A9 @ 400 МГц до 1.4 ГГц | Samsung S5P6818 Octa-Core Cortex-A53, 400МГц - 1.4ГГц |
| Графический процессор | Mali-450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL | MaH400MP2(5)600МГц, Поддержка OpenGL ES2.0 | Графический адаптер Mali | Mali-400MP |
| Оперативная память |
1 Гб DDR3 RAM | 256 / 512 Мб |
1 Гб 32-bit DDR3 | 1 Гб DDR3 32-бит |
| WiFI | - |
- |
- |
802.11b/g/n |
| Память |
MicroSD, 8 ГБ еММС |
MicroSD |
MicroSD |
MicroSD |
| USB2.0 Порт | 3 х USB Host, 1 х Micro USB(OTG и питание) | Host 1 x USB 2.0 | 2 x Host порта USB, 1 x micro USB 2.0, 2 x Host порта USB через 8-контактный разъем | 4 x USB 2.0, 1 х MicroUSB 2.0 |
| Ethernet / LAN | 10/100/1000M Ethernet (через RTL8211E-VB-CG) | 10/100M Ethernet port | Гигабитный порт Ethernet RJ45 (через RTL8211E) | Гигабитный порт Ethernet RJ45 (через RTL8211E) |
| Видео выход | - |
- | 0,5 мм шаг SMT FPC, для полноцветного ЖК-дисплея (RGB: 8-8-8) | 0,5 мм шаг, 45-контактное гнездо FPC, полноцветный (RGB 8-8-8) |
| Аудио выход | Через гребенку |
GPIO разъем | HDMI и 3.5 мм аудио jack, встроенный микрофон | 3,5мм jack и через HDMI разъем |
| Камера | - |
- |
24-контактный DVP разъем с ITU-R BT 601/656 8-bit, I2C и I/O интерфейс | DPV 0,5мм 24-пин |
| GIPO |
GIPO1(2.54мм 12 x 2 pin), GIPO2(2.54мм 24 pin), GIPO3(2.54мм 20 pin) | 2.54мм 24-контактный и 12-контактный разъемы, включая USB, UART, SPI, I2C, PWM и т.д. | 40-контактный разъем совместимый с Raspberry Pi, UART, I2C, SPI, GPIOs | 40-пиновый разъем с шагом 2,54мм Raspberry Pi совместимый |
| Макс.потребляемый ток |
2 A |
2 А |
2 А |
2 А |
| Питание |
5 В |
5 В |
5 В |
5 В |
| Кнопки |
- |
- |
Питание и сброс | Питание и Сброс |
| Индикаторы |
Питание и система |
Питание и система | Питание и система | Питание и Статус |
| Поддержка ОС |
u-boot,Ubuntu Core | u-boot, Ubuntu-MATE, Debian | Debian Jessie 8, Android 5.1 и др. |
uboot, Android и Debian |
| Размер | 40 x 40 мм |
40 x 40 |
64 x 50 мм | 64 х 60мм |
