Радиоконструктор регулируемый источник питания постоянного тока (0-30 в, 2 мА-3 А) Стабилизатор постоянного тока DIY
Технические характеристики

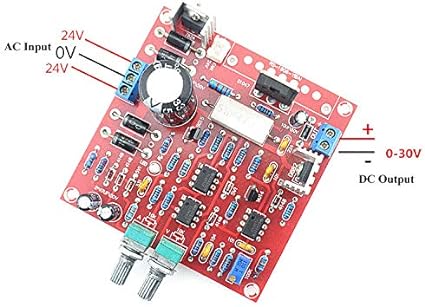

| Входное напряжение: | 24 В переменного тока |
|---|---|
| Входной ток: | 3А-Макс |
| Выходное напряжение: | 0-30 В непрерывно регулируется |
| Предел выходного тока: | 2mA-3A непрерывно регулируемый |
| Пульсации выходного напряжения: | 0,01% |

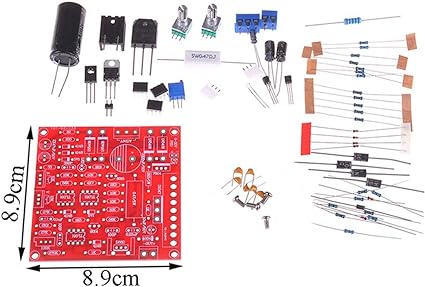

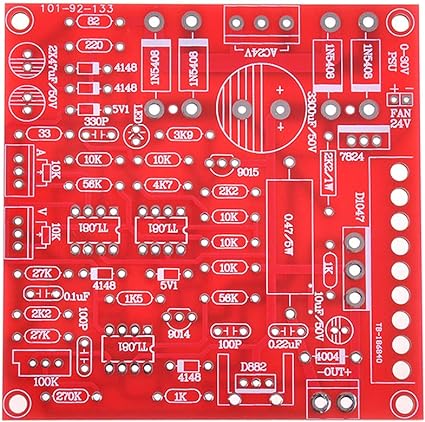

| Размер печатной платы: | 89 х 89 мм |
Описание

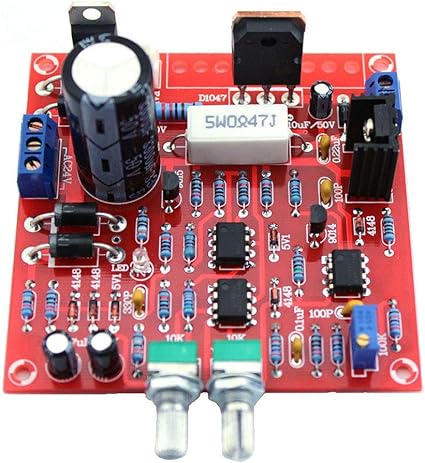

Эта схема представляет собой высококачественный непрерывно регулируемый источник питания с диапазоном регулировки напряжения 0-30 В. Он также включает в себя ограничительную цепь выходного тока, которая эффективно управляет выходным током, который непрерывно регулируется от 2 мА до 3 А.. Этот стабилизированный источник питания стал незаменимым оружием для схемных экспериментов. Он может ограничить ток типичным рабочим током экспериментальной схемы и смело включать питание, не беспокоясь о повреждении экспериментальной цепи, вызванном большими токами из-за сбоя или ошибок установки.
Когда выходной ток превысит предельный ток, он автоматически переключится в режим постоянного тока, обеспечивая полную защиту от перегрузки или отказа.

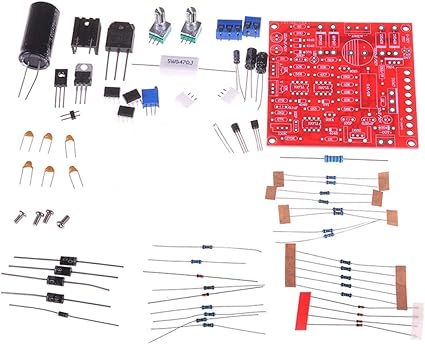

Радиатор и вентилятор не входят в комплект, а на плате имеется внешний интерфейс охлаждающего вентилятора 24 В.. Регулировочная трубка этой схемы должна быть оснащена достаточно большим радиатором или вентилятором для работы с нагрузкой, помните! В противном случае регулировочная трубка будет повреждена из-за перегрева.
