QC3.0 QC2.0, DC-DC Понижающий преобразователь

Артикул: 005730
Наличие:
Есть на складе
Добавить в Wish List
Цена:
165.00 165.00 ₽

Технические характеристики

 DC диапазон рабочего входного напряжения электропитания: 6-32 V (постоянного тока)
Выходное напряжение: по умолчанию 5 В, автоматически настраивается между 3-12 В после запуска быстрой зарядки
Выходная мощность: до 24 Вт (5 В/3.4A, 9 В/2.5A, 12 В/2A)
Поддержка протокола: DCP, BC1.2, Apple, SamsungMTK PE1.1/PE2.0
Устройство, док-станция: Qualcomm QC2.0 и 3,0
Поддержка быстрого заряда: имеет защиту от перегрузки по току на входе, защиту от короткого замыкания на выходе и защитой от перегрева
Выходная мощность: до 24 Вт (5В - 3.4A, 9В - 2.5A, 12В - 2A)
КПД (эффективность преобразования): 90 - 97%
Размеры платы, мм: 34 * 17 * 9 (Д * Ш * В)
 Эффективность преобразования достигает: 97%;
Частота преобразователя: 220 кГц;

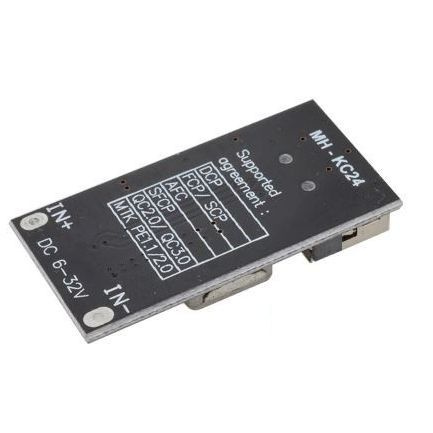

Протоколы быстрой зарядки: BC1.2, Qualcomm QC2.0 и QC3.0, MTK PE1.1/PE2.0, Huawei FCP, Samsung AFC и Spreadtrum SFCP;

Описание

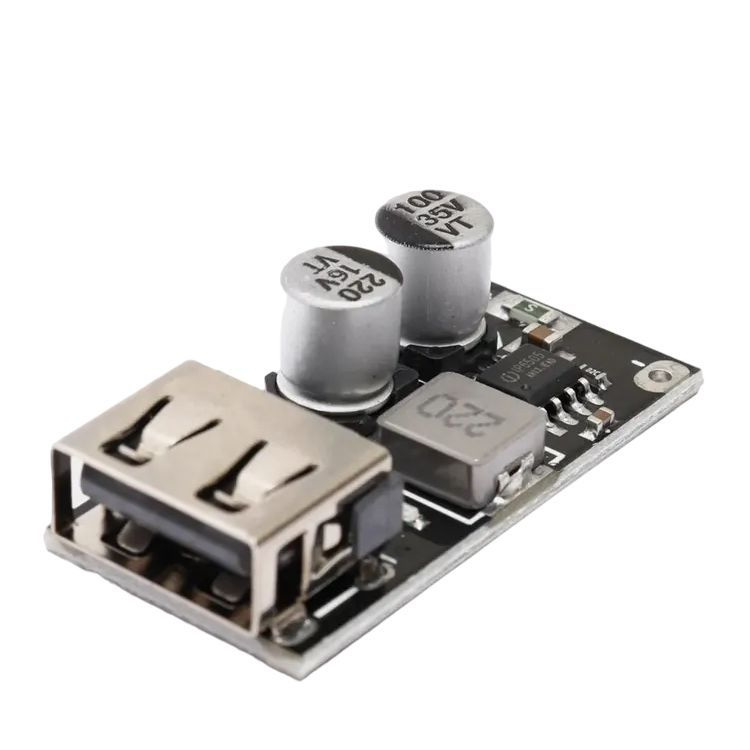

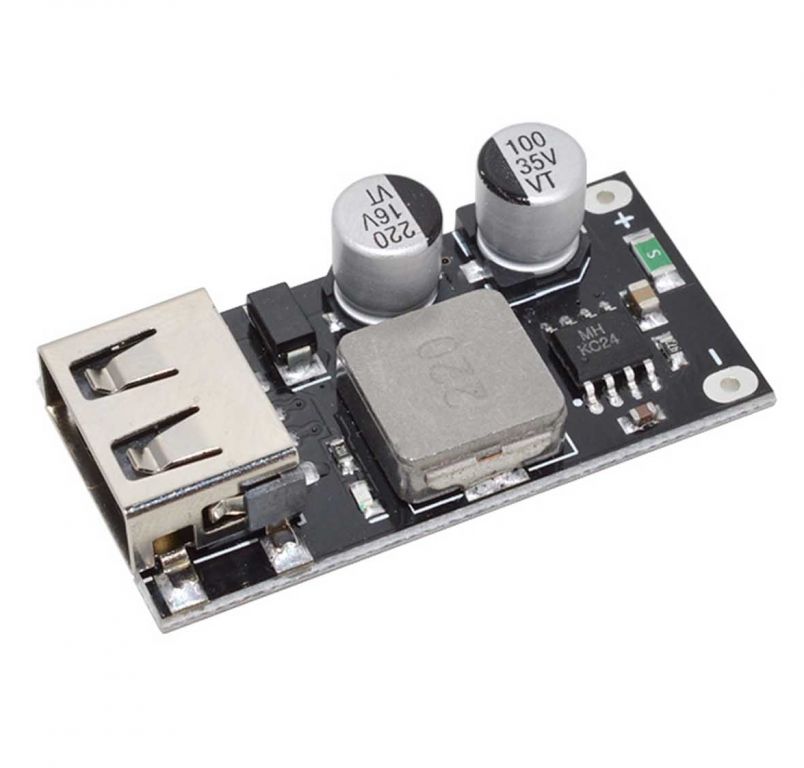

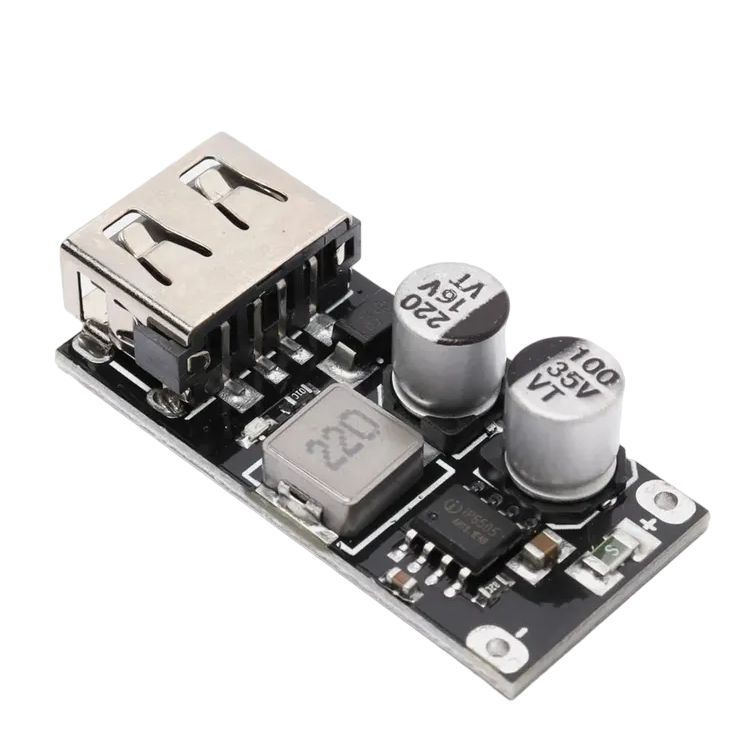

Плата предназначена для использования в DIY проектах и представляет собой понижающий преобразователь с поддержкой различных протоколов быстрой зарядки, включая Qualcomm QC2.0 и QC3.0, BC1.2, MTK PE1.1/PE2.0, Huawei FCP, Samsung AFC и Spreadtrum SFCP.

На плате имеется один USB канал, поддерживающий быструю зарядку и обеспечивающий до 24 Вт мощности (4V 3.6A , 5V 3.4A ,9V 2.5A , 12 В 2 А и т.д.). Входное напряжение может варьироваться в диапазоне 4,5 В до 32В. Выходное напряжение от 3 до 12В с автоматической регулировкой в зависимости от потребностей заряжаемого устройства.

Важно понимать, что данное устройство является понижающим преобразователем, поэтому, при использовании технологий быстрой зарядки, где напряжение может подниматься до 12В, входное напряжение должно быть выше этого значения.

На плате имеется защита от перегрузки по току на выходе, входного перенапряжения, входного пониженного напряжения и короткого замыкания на выходе. Защиты от переполюсовки нет!

Совместим со следующими платформами / продуктами: "Arduino", "Arduino UNO", "Ардуино uno", "Arduino nano", "mega promini", "набор ардуино", "Arduino Kit", "подключение датчика: SMD, SMT", "для ардуино проектов".

Сфера применение:

- Солнечная панель для зарядки мобильного телефона

- Автомобильным зарядным устройством модернизации

- Автомобильный видеорегистратор блок питания

- Бытовой электросети преобразования
