GY-91, IMU-сенсор с 10 степенями свободы (гироскоп, компас, акселерометр, барометр) SPI IIC/I2C

Артикул: 005070
Наличие:
Под заказ
Добавить в Wish List
Цена:
915.00 915.00 ₽

Технические характеристики

Модель: GY-91
Используемые сенсоры: MPU-9250 + BMP280
Интерфейсы: standard IIC / SPI communications protocol
Диапазон рабочего напряжения: 3.0V – 5.0V (on-board low dropout regulator)
Размеры: 14.3x20.5mm
Точность: 16bit AD converter, 16-bit data output
Gyroscopes range: ± 250, 500, 1000, 2000 ° / s
Acceleration range: ± 2 ± 4 ± 8 ± 16g
Field range: ± 4800uT
Pressure range: 300-1100hPa
- Using Immersion Gold PCB, machine welding process to ensure quality
- 2.54mm pitch

Описание

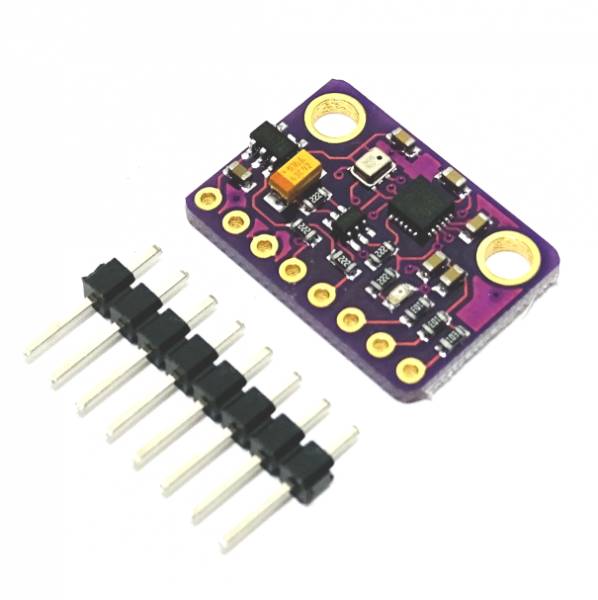

Простой и компактный сенсор на 10 степене своборы, выполненный на базе популярной микросземы MPU-9250 (компас, акселерометр и гироскоп) в сочетании с не менее популярным датчиком атмосферного давления BMP280.

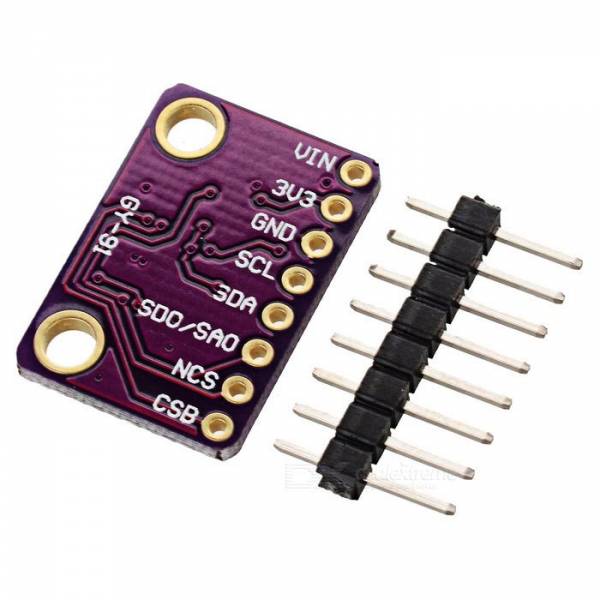

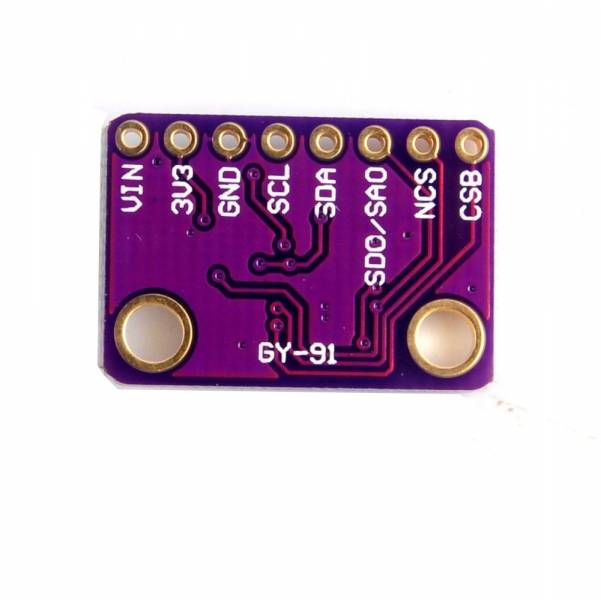

Распиновка

VIN: Внешнее питание
3V3: Выход 3.3v
GND: Земля
SCL: I2C Clock / SPI Clock
SDA: I2C Data or SPI Data Input
SDO/SAO: SPI Data output / I2C Slave Address configuration pin
NCS: Chip Select for SPI mode only for MPU-9250
CSB: Chip Select for BMP280

Применение

Модуль может использоваться в системах навигации квадракоптеров, колесных и гусеничных платформ, балансирующих роботов, для стабилизации механических приводов и др.
