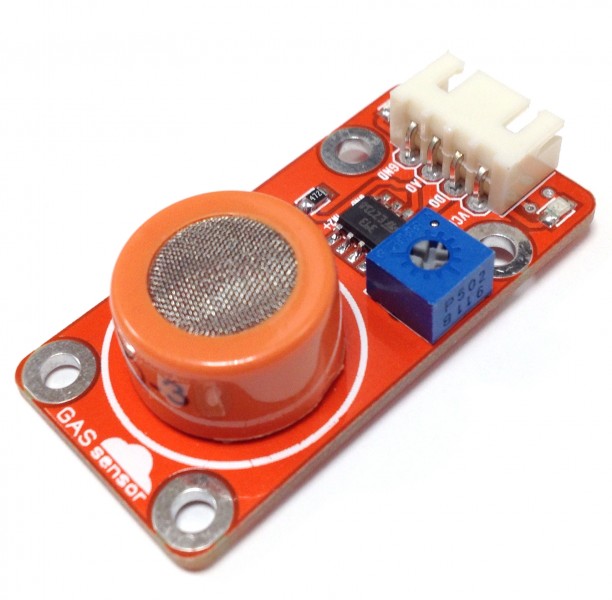

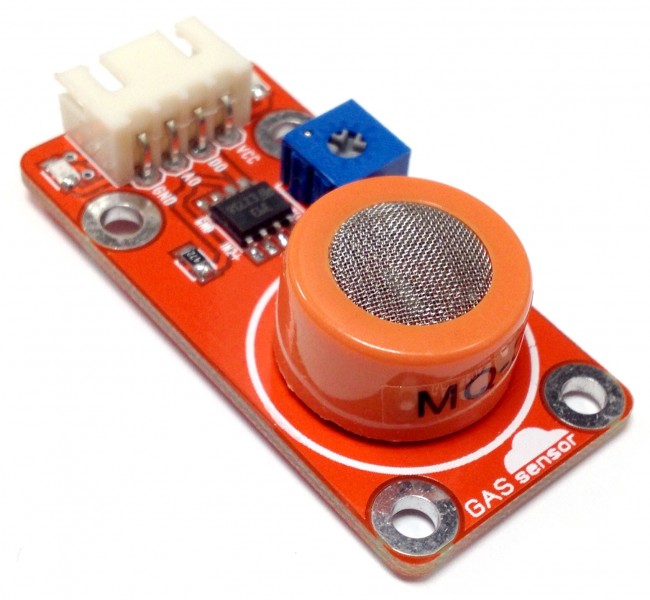

Датчик - паров спирта MQ-3 (Quatro-модуль)

Датчик газа на основе сенсора MQ-3, позволяет обнаруживать наличие в окружающем воздухе паров спирта. Модуль можно применять для своевременного обнаружения утечки спирта в помещении и концентрацию алкоголя в выдыхаемом воздухе.

ПОДКЛЮЧЕНИЕ

Модуль газоанализатора выплнен по схеме, предусматривающей возможность его использования как в качестве аналогового, так и цифрового-порогового датчика.
В режиме аналогового датчика, сигнал с вывода AO (Analog Out) подается на аналоговый вход контроллера и позволяет произвести количественную оценку уровня содержания угарного газа в воздухе.
В режиме порогового датчика, цифровой выход модуля DO (Digital Out) подключается к цифровому входу контроллера. При этом порог срабатывания задается размещенным на плате подстроечным резистором.

Распиновка:

VCC - питание (+5V)
DO - цифровой выход
AO - аналоговый выход
GND - земля (общий)

Важно! В газоанализаторе MQ-3 предусмотрен подогрев полупроводникового сенсоре, что требует питания 5V и тока не менее 100мА.
