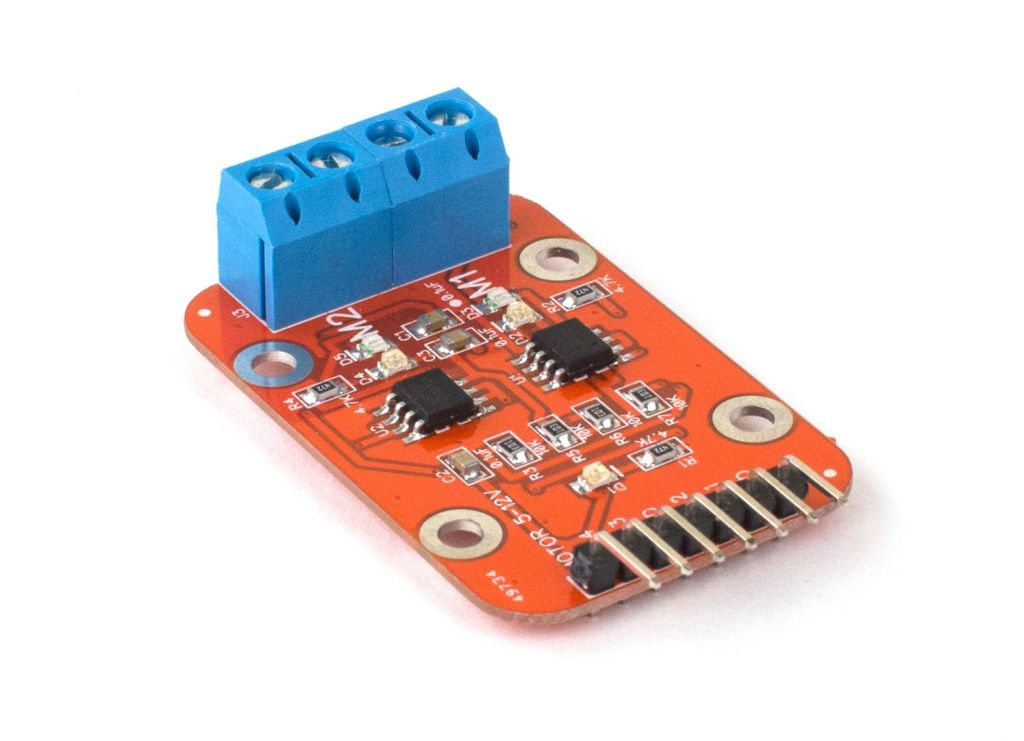

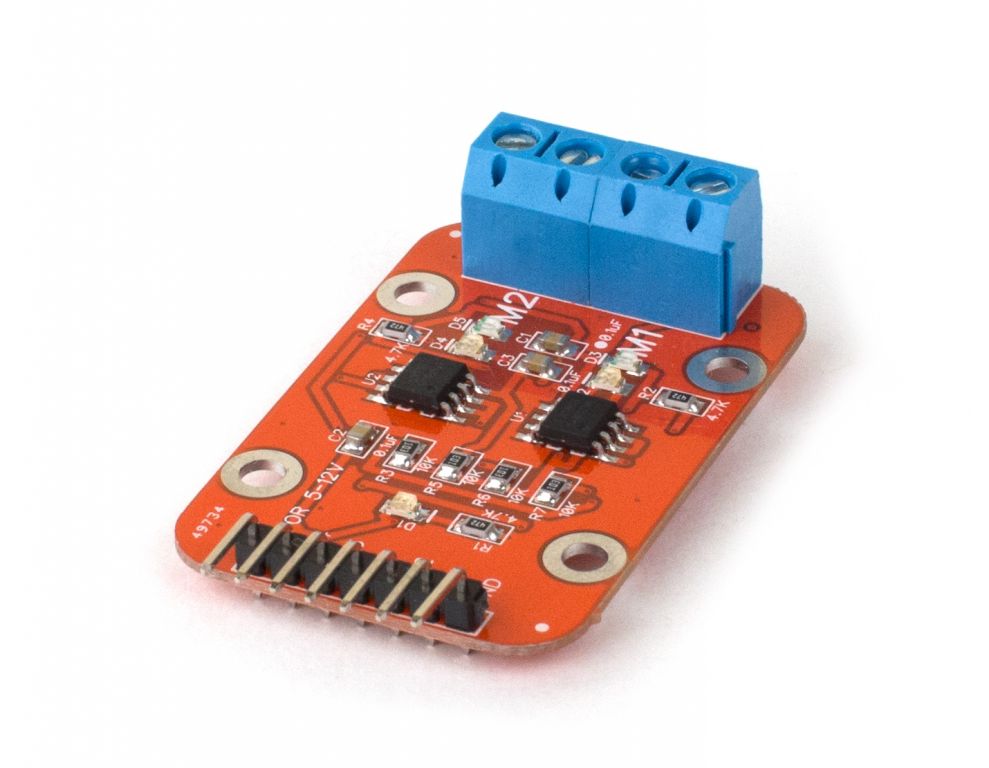

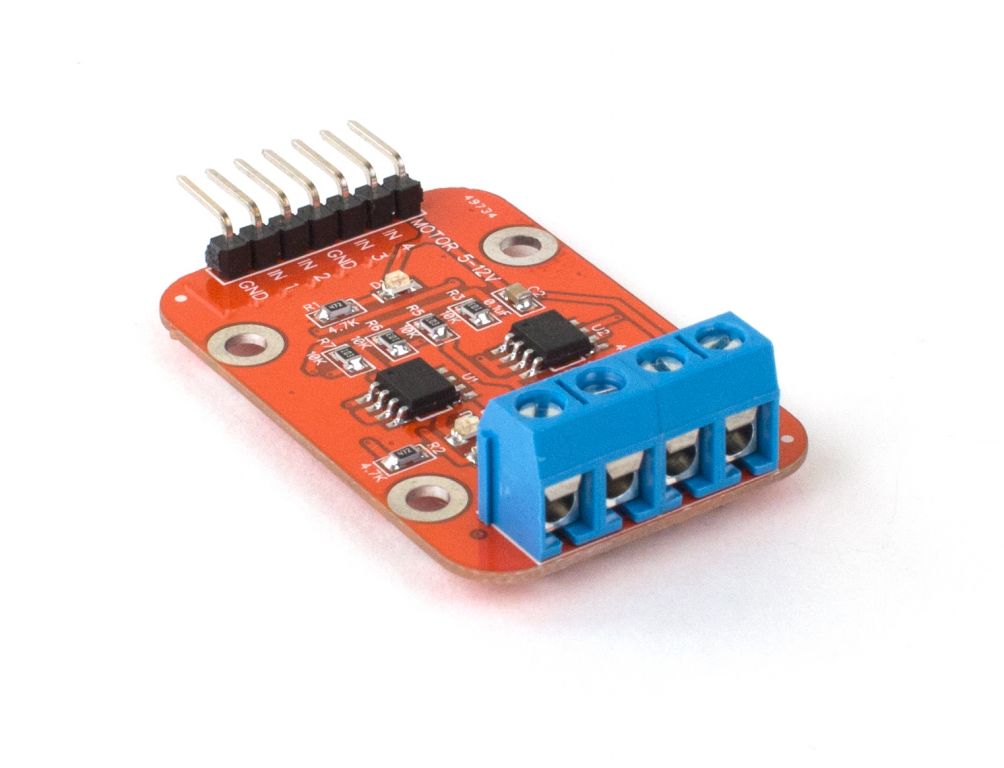

Драйвер для двигателей постоянного тока на L9110
Технические характеристики
| Размер платы: | 30x46мм |
|---|---|
| Питание платы: | 5В |
| Питание двигателей: | 5-12В |
| Пиковый ток: | 0.8А |
| Логический "0" управляющего напряжения: | 0...1.5В |
| Логическая "1" управляющего напряжения: | 2,3...7В |
| Максимальная частота управляющего ШИМ: | до 5кГц |
| Защита от перегрева: | Есть |
Описание
Модуль L9110 содержит сразу два драйвера для управления электродвигателями небольшой мощности (четыре независимых канала, объединенных в две пары). Имеет две пары входов для управляющих сигналов и две пары выходов для подключения электромоторов. Кроме того, у модуля есть два входа для включения каждого из драйверов. Эти входы используются для управления скоростью вращения электромоторов с помощью широтно-импульсной модуляции сигнала (ШИМ).

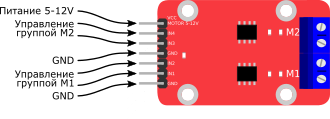

Описание выводов
MOTOR 5 - 12V - питание платы (управляющей логики) и питание драйвера двигателя
IN1, IN2, IN3, IN4 - управление направлением вращения и скоростью двигателей
M1, M2 - подключение двигателей постоянного тока
