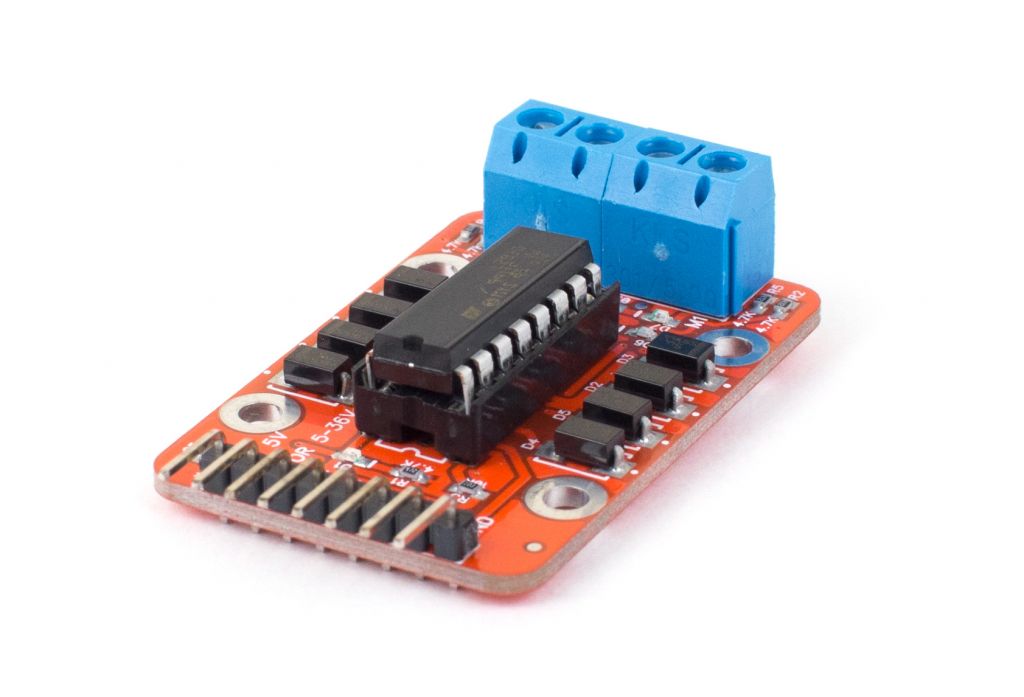

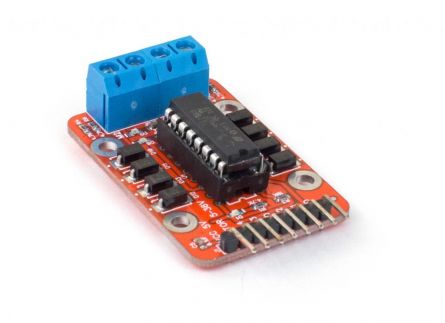

Geegrow Драйвер для двигателей постоянного тока на L293D

Описание

L293D содержит сразу два драйвера для управления электродвигателями небольшой мощности (четыре независимых канала, объединенных в две пары). Имеет две пары входов для управляющих сигналов и две пары выходов для подключения электромоторов. Кроме того, у L293D есть два входа для включения каждого из драйверов. Эти входы используются для управления скоростью вращения электромоторов с помощью широтно-импульсной модуляции сигнала (ШИМ).

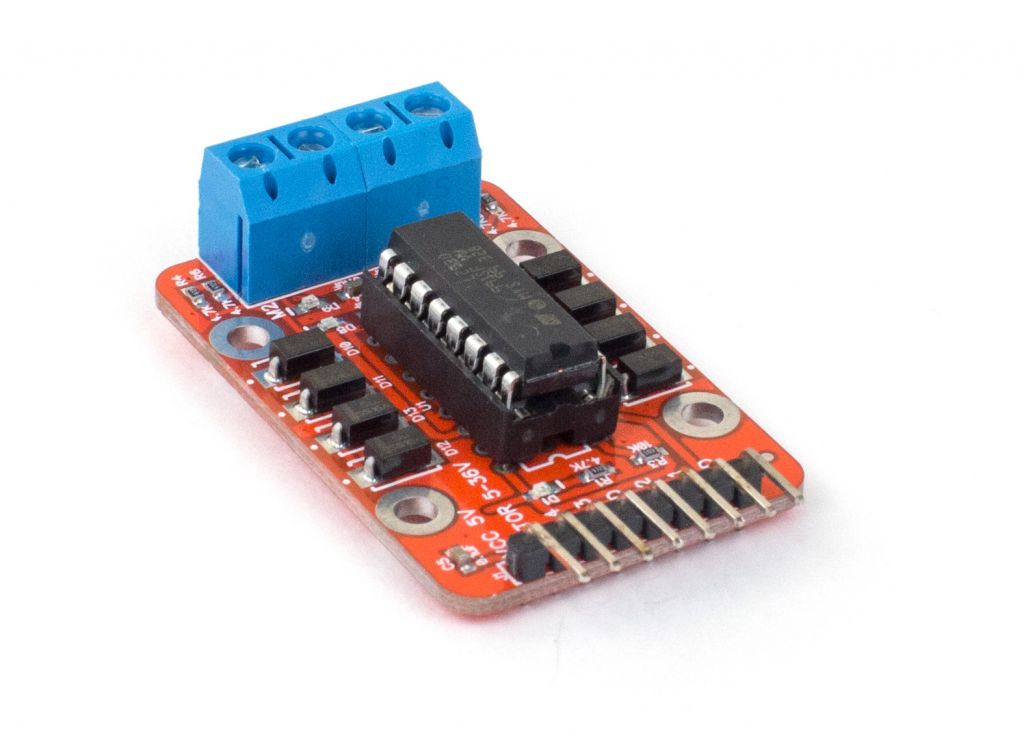

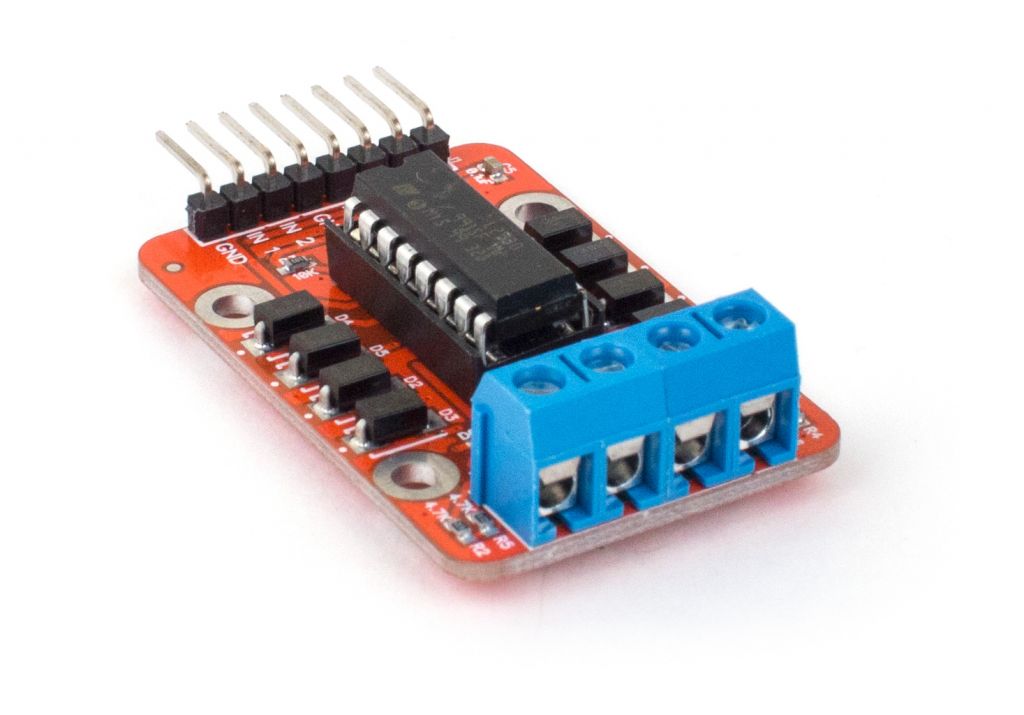

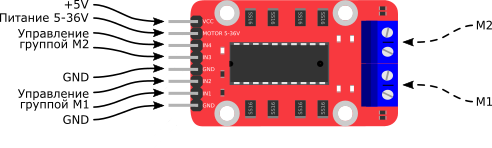

Описание выводов
VCC 5V - питание платы (управляющей логики)
MOTOR 4.5 - 36V - питание драйвера двигателя
IN1, IN2, IN3, IN4 - управление направлением вращения и скоростью двигателей

L293D обеспечивает разделение электропитания для микросхемы и для управляемых ею двигателей, что позволяет подключить электродвигатели с большим напряжением питания, чем у микросхемы. Разделение электропитания микросхем и электродвигателей может быть также необходимо для уменьшения помех, вызванных бросками напряжения, связанными с работой моторов.
