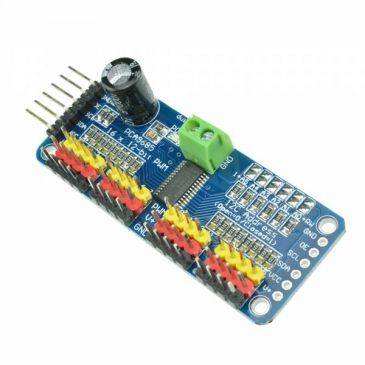

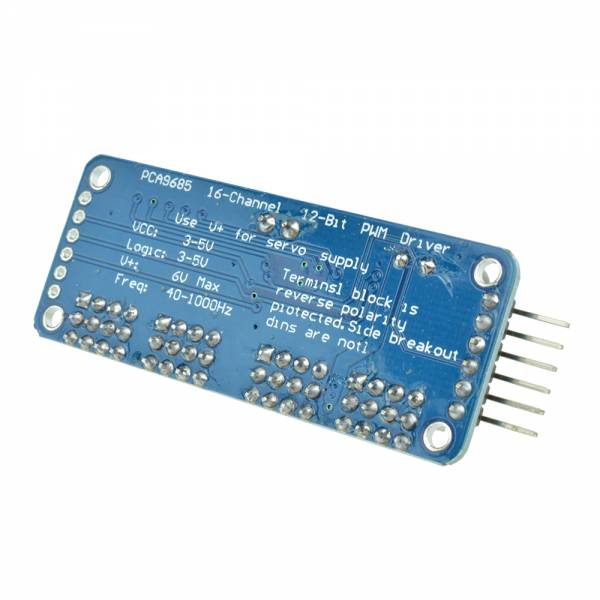

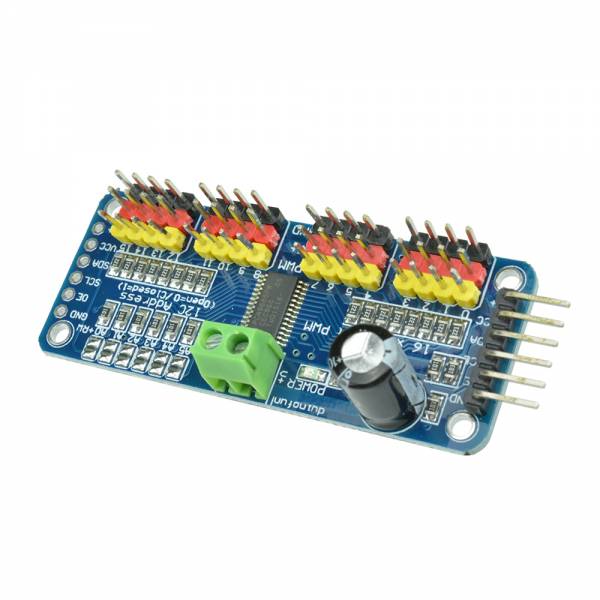

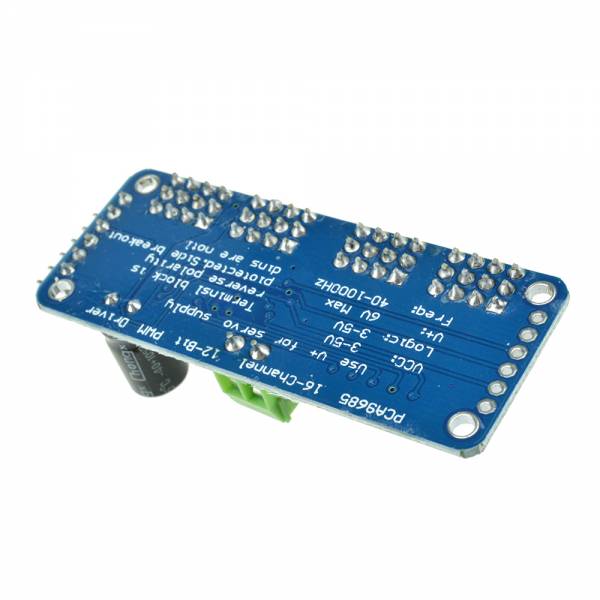

PCA9685, 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом
Технические характеристики
| Диапазон ШИМ: | 12бит |
|---|---|
| Количество разъемов для серво: | 16шт. |
| Интерфейс: | I2C (адрес устройства по умолчанию 0x40) |
| Напряжение питания моторов: | до 6В |
| Мощность нагрузки: | до 50Вт |
| Максимальное количество драйверов в одной группе: | 32 |
| - | Разме 62 х 25 х 15 мм |
| - | |
| - |
Описание
Модуль имеет 6-разрядный I2C адрес, позволяет подключать 16 любых устройст управляемых ШИМ к Arduino или Raspberry используя при этом лишь 2 сигнальных провода. С помощью него возможно каскадирование до 62 устройств с получением 992 ШИМ выходов. Предусмотрена отдельная подача напряжения питания для сервоприводов. Может работать и с 5 и с 3.3 вольтовыми платами и управлять выходным напряжением до 6В. На плате установлены дополнительные резисторы по каждому из выходов для удобного подключения светодиодов. Регулируемая частота ШИМ до 1,6КГц.
