Ethernet W5500 модуль для Arduino

Артикул: 003354
Наличие:
Под заказ
Добавить в Wish List
Цена:
615.00 615.00 ₽

Технические характеристики

Поддержка проводных сетевых протоколов TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Кол-во независимых подключений: 8
Сетевые интерфейсы: встроенный 10Base-T/100 Base-TX Ethernet PHY(автовыбор)
Поддержка автоматического согласования: (полный дуплекс и полудупдекс 10 и 100-based)
Поддержка IP-фрагментации: нет
Поддержка режима выключения питания: (Power down mode)
Поддержка пробуждения по локальной сети через UDP: (Wake on LAN over UDP)
Поддержка высокоскоростного последовательного интерфейса: (SPI MODE 0,3)
Определение прямого и кросс подключения: Нет
Внутренняя память для буфера TX/RX: 32 кБайт
Светодиодная индикация режимов работы: (Full/Half duplex, Link, Speed, Active)
Габариты: 60 х 30 мм
Внешний разъем: два двухрядных коннектора 2 мм X 14
Питание: 3.3V рабочее внешнее с толерантными к 5 В сигналами I/O
Энергопотребление: max 185 мA (3.3 В)
Рабочий температурный диапазон: 0-70°C

Описание

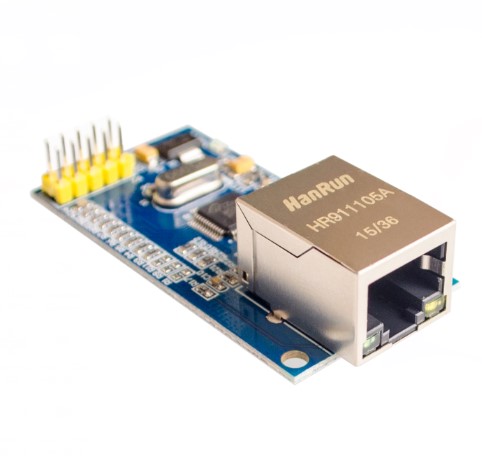

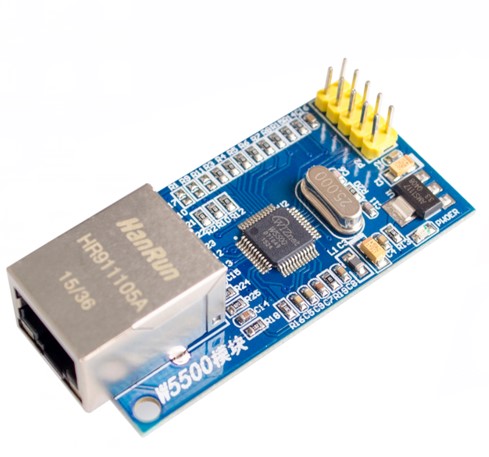

Интерфейсный модуль WIZ550 представляет, это Ethernet-контроллер на базе микросхемы серии W5500, содержащий трансформатор и разъем RJ45. Микросхемы W5500 — проводные чипы, поддерживающие стек протоколов TCP/IP для встраиваемых PHY-систем.

Для облегчения подключения к сети модуль содержит разъем RJ-45 со встроенным трансформатором, светодиодные индикаторы и другие компоненты, необходимые для обеспечения работы микросхемы W5500. Модуль можно использовать как в качестве составной части конечного устройства разработчика, так и в качестве самостоятельного законченного компонента.

Модули построены на базе W5500 с аппаратной поддержкой протокола PPPoE (Point-to-Point over Ethernet), TCP/IP и позволяют осуществлять удаленное подключение конечного устройства разработчика к сети через простой xDSL-модем.

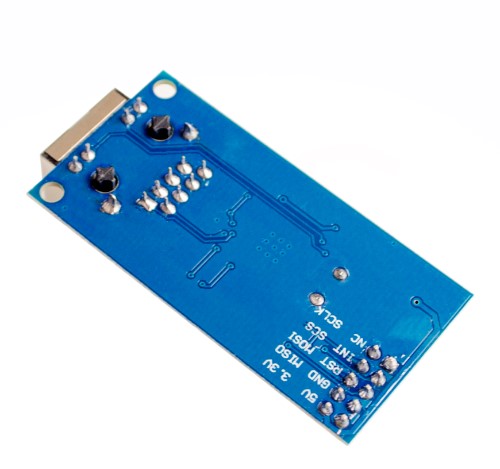

Физически интерфейсный модуль WIZ550io представляет собой печатную плату габаритами 30х60х23,5 мм, на верхней стороне которой смонтирован разъем формата RJ-45, а на нижней — два штыревых разъема для присоединения к целевой плате разработчика.
