Пассивный конвертер RS-232 to RS-485

Артикул: 002766
Наличие:
Есть на складе
Добавить в Wish List
Цена:
480.00 480.00 ₽

Технические характеристики

Совместимость интерфейсов: EIA / TIA RS-232C, RS-485
Режим: асинхронный half-duplex
Скорость передачи данных : 300-115200BPS
Дистанция: 5м (RS-232), 1200м (RS-485 end)
Спецификация RS-232: TXD, RXD, RTS, CTS, DTR, the DSR, DCD, GND
Спецификация RS-485: Date, Date-, GND

Описание

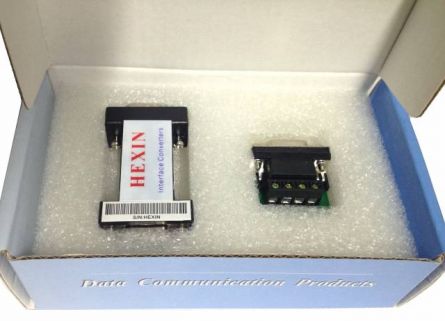

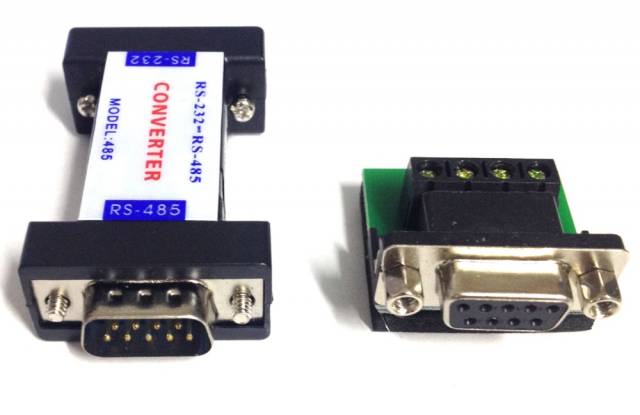

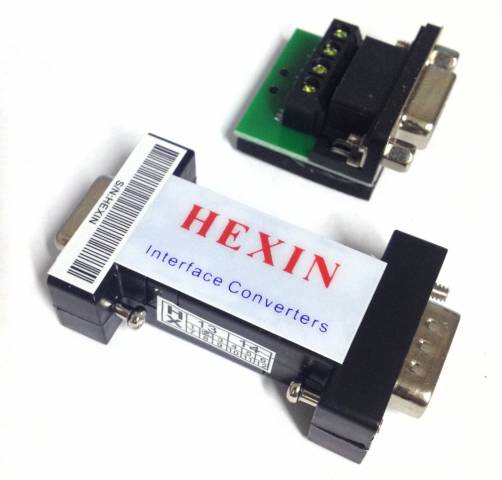

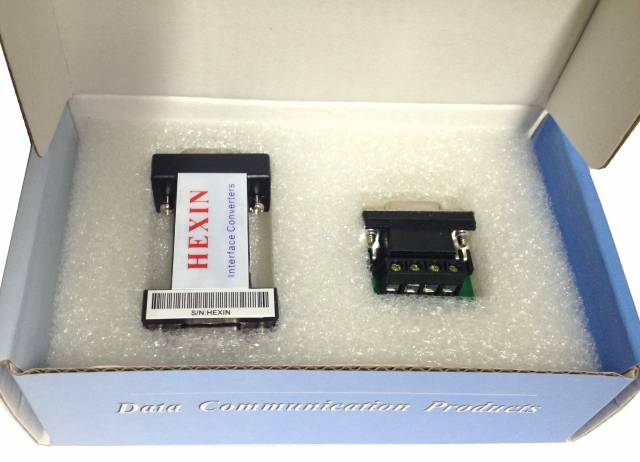

Двунаправленный конвертер интерфейсов RS-232 и RS-485. Конвертация сигнала RS232 в RS485 позволяет увеличить дальность линии до 1.2 км. Конвертет не требует внешнего источника питания.

Подключение RS232C

DB9 pin no.
RS232C singnal
1
DCD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI



Подключение RS485

Pin no.
DB9 male
Terminal board
1
D-/B
D+/A
2
D+/A
D-/B
3
-
GND
4
-
+5V ~ +12V
5
GND
-
6
+5V ~ +12V
-
7
-
-
8
-
-
9
-
-
