Комплект для пайки FM-радиоприемник 76 ~ 108 МГц
Технические характеристики
| Напряжение питания: | В 1,8…3,6 |
|---|---|
| Диапазон принимаемых частот: | МГц 76…108 |
| Температура эксплуатации: | С 0… 50 |
| Рабочая влажность: | % 5…95 |
| Чувствительность: | µV 1,5 |
Описание

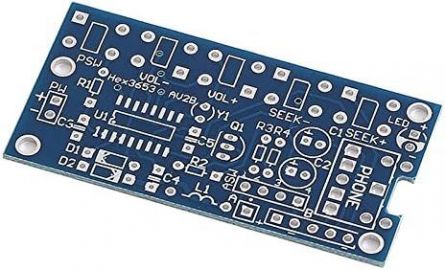

Модуль FM радиоприемника предназначен для приема радиопередач в вещательном диапазоне 76...108МГц. Для сборки приемника использована современная однокристальная микросхема RDA5807FP, которая представляет собой готовый приемник, интегрированный с синтезатором частоты, с преселекцией по промежуточной частоте и декодером RDS. В качестве антенны в данной схеме используется общий провод наушников. Питание радиоприемника осуществляется от двух батареек АА 1,5 вольт. Аудио сигналы параллельно также подключаются к разъемам со сквозными отверстиями на печатной плате, поэтому вы можете, по существу, интегрировать этот модуль в другие изделия.

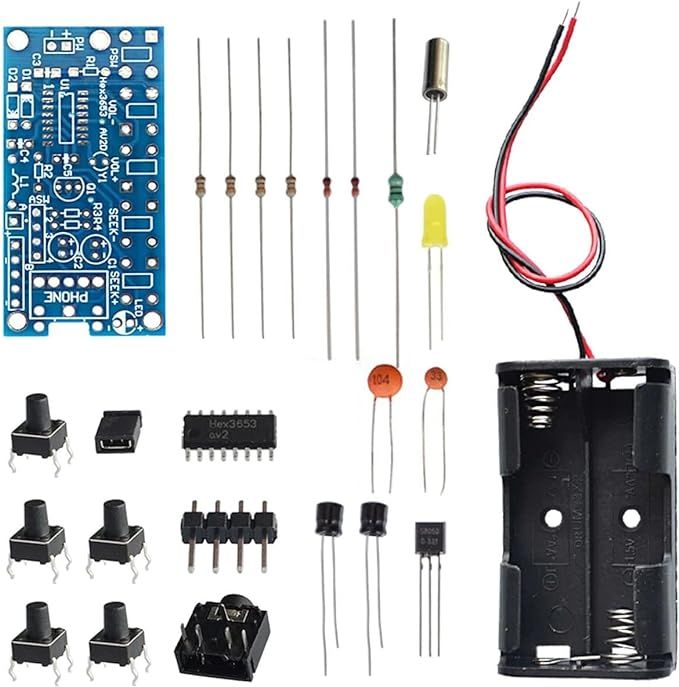

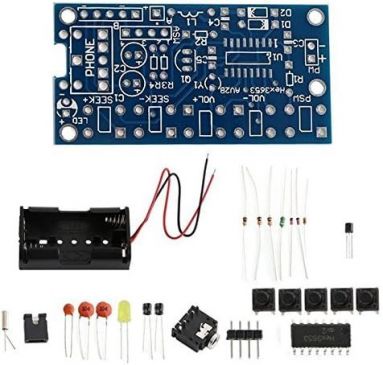

Предложенный вам набор элементов и деталей представляет собой комплект, который потребует освоить умение пайки сквозных отверстий и компонентов поверхностного монтажа на двусторонней печатной плате. Радиоконструктор предназначен для радиолюбителей любой квалификации и позволяет получить навыки конструирования и макетирования простых радиотехнических устройств.
Обратите внимание! Корпус, динамик и элементы питания в комплект не входят.
