Geegrow Четырёхразрядный LED индикатор I2C

Описание

Модуль индикации способен показывать цифровую или буквенную информацию и будет незаменим при сборке таймеров, часов или иных технических проектах. Индикатор содержит 4 «восьмерки», знакомые всем по электронным часам или калькуляторам. Каждая палочка-сегмент восьмерки - это обычный светодиод. Каждый светодиод имеет два вывода, и для независимого включения их понадобилось бы очень много выводов (В каждом разряде- «восьмерке» 7 сегментов-светодиодов, плюс десятичная точка, всего 4 разряда. Итого 32 светодиода или 64 вывода). Для упрощения подключения выводы светодиодов-сегментов соединяют в группы.

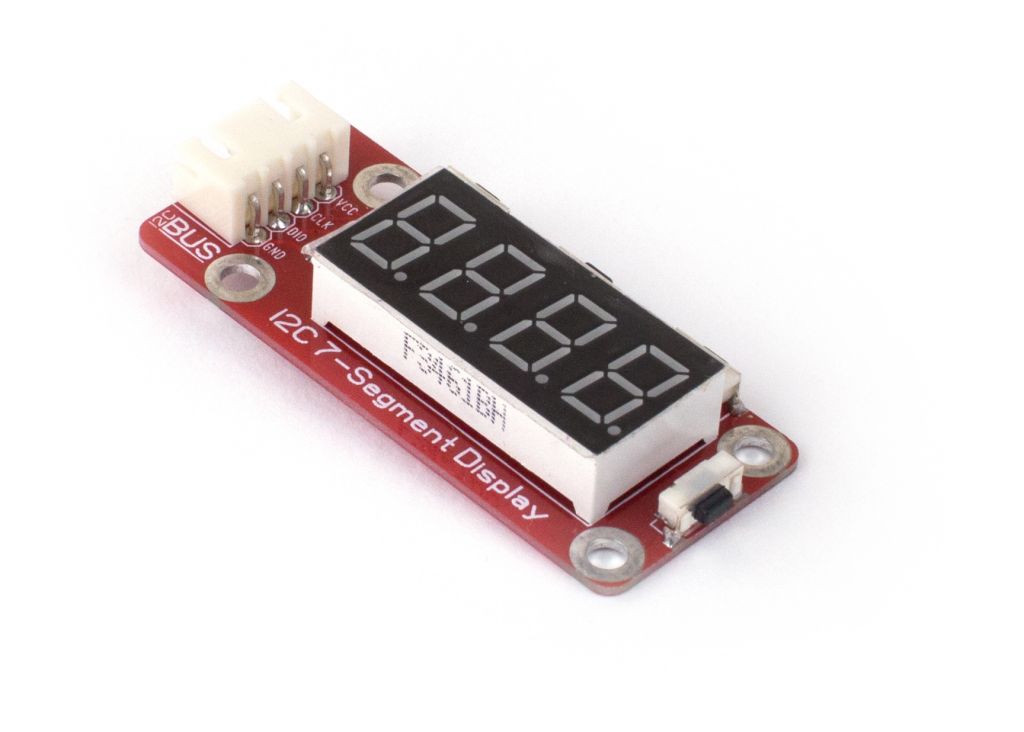

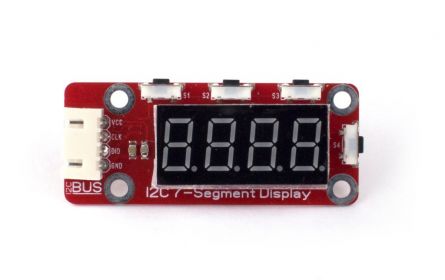

Сам модуль с 4-х разрядным LED индикатором построен на базе микросхемы TM1637 и удобен для использования совместно с отладочными платами, например Arduino или Raspberry Pi, для вывода информации и тестирования кода. На плате с индикатором уже имеется вся необходимая обвязка. Как и все Quatro-модули, его можно быстро подключить с помощью четырех проводного кабеля.

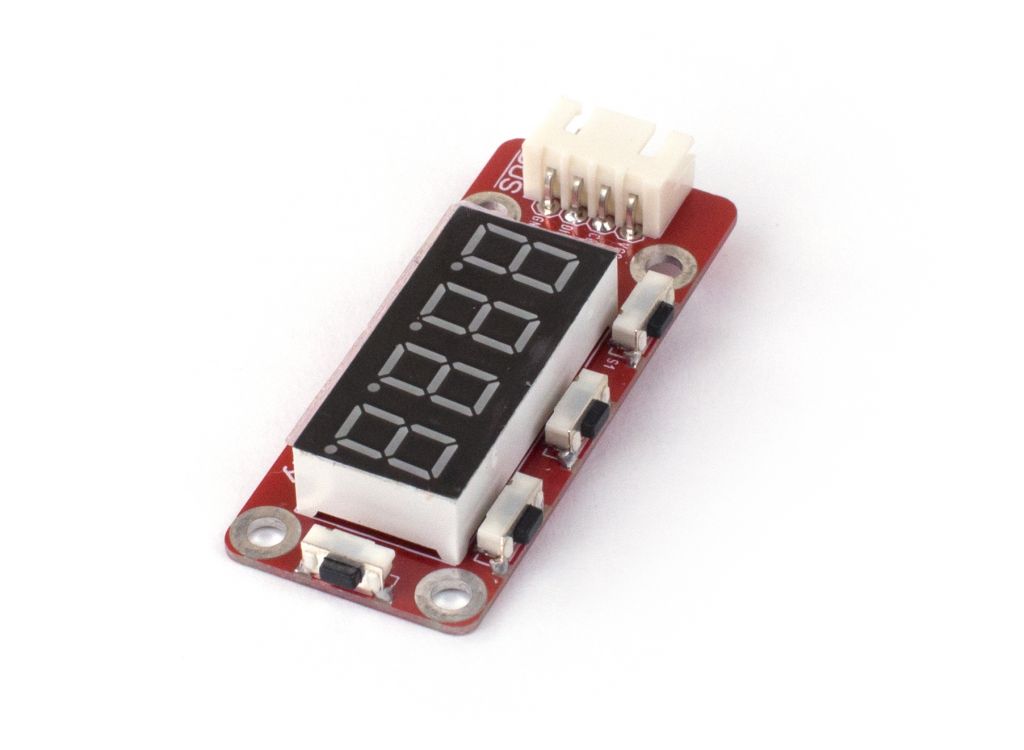

Кроме того, на плате установлены 4 тактовые кнопки, которые можно запрограммировать для управления или настройки вашего устройства.

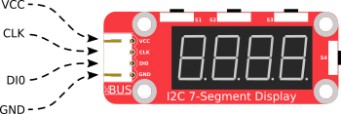

Назначение выводов

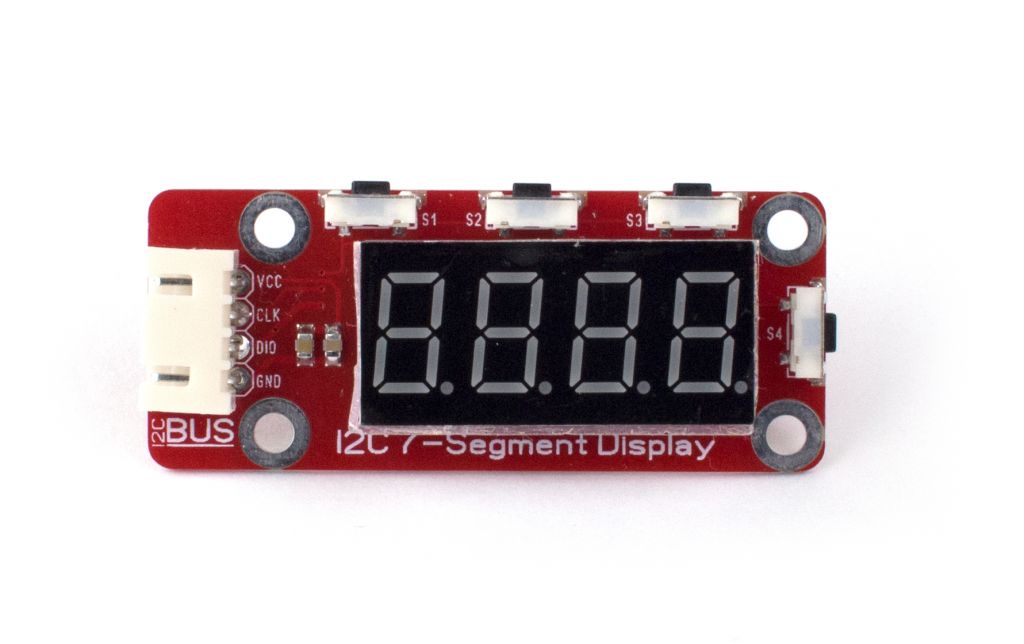

На плате модуля, напротив выводов разъема, нанесена маркировка с их обозначением:

VCC — питание +5V
CLK — синхронизирующий сигнал
DIO — входные/выходные данные
GND — земля (общий)

Отображение символов

Кроме цифр и точки, семисегментные индикаторы могут показывать буквы. Но только некоторые  буквы имеют узнаваемое семисегментное представление.
Латинские буквы: A, B, b, C, c, d, E, F, g, H, h, I, i, J, L, n, O, o, P, q, r, S, t, U, u, Y.
Русские буквы: А, Б, В, Г, г, Е, Н, О, о, П, п, Р, С, с, У, Ч, Ь, Э.
