Резиновая кнопочная клавиатура 4х4

Описание

Кнопочная клавиатура 4х4, в которой представлены 0-9 цифры, A-D буквы и стандартная звезда (*) и хэш (#) символы.

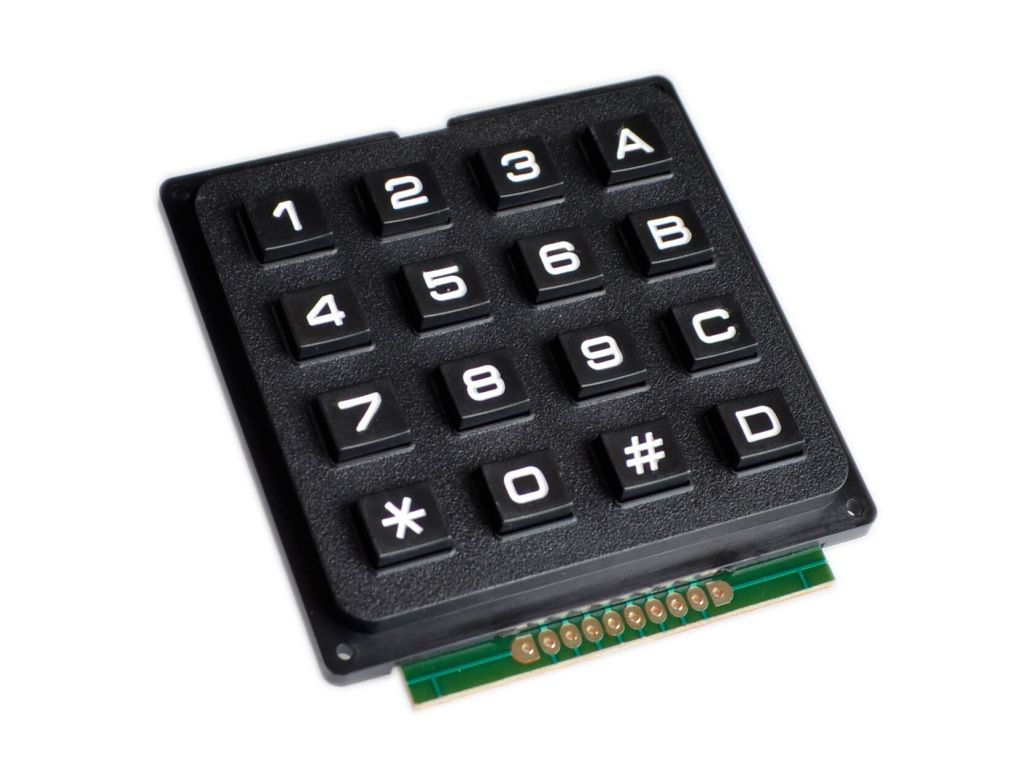

Модуль клавиатуры, пластиковый черный корпус, 16 кнопок.

Каждая кнопка, при нажатии на нее, замыкает контакты между конкретным столбцом и конкретным рядом, создавая цепь, которую можно программно обнаружить. Например, если мы нажмем верхнюю левую кнопку на схеме, изображенной выше, мы замкнем контакты c1 и r1. И так, как легко убедиться, любой кнопке соответствует своя индивидуальная пара контактов.

Соответственно:

1 - C1-R1 2 - C2-R1 3 - C3-R1 A - C4-R1

4 - C1-R2 5 - C2-R2 6 - C3-R2 B - C4-R2

7 - C1-R3 8 - C2-R3 9 - C3-R3 C - C4-R3

* - C1-R4 0 - C2-R4 # - C3-R4 D - C4-R4
