Адаптер DB-09 на винтовые клеммники

Описание

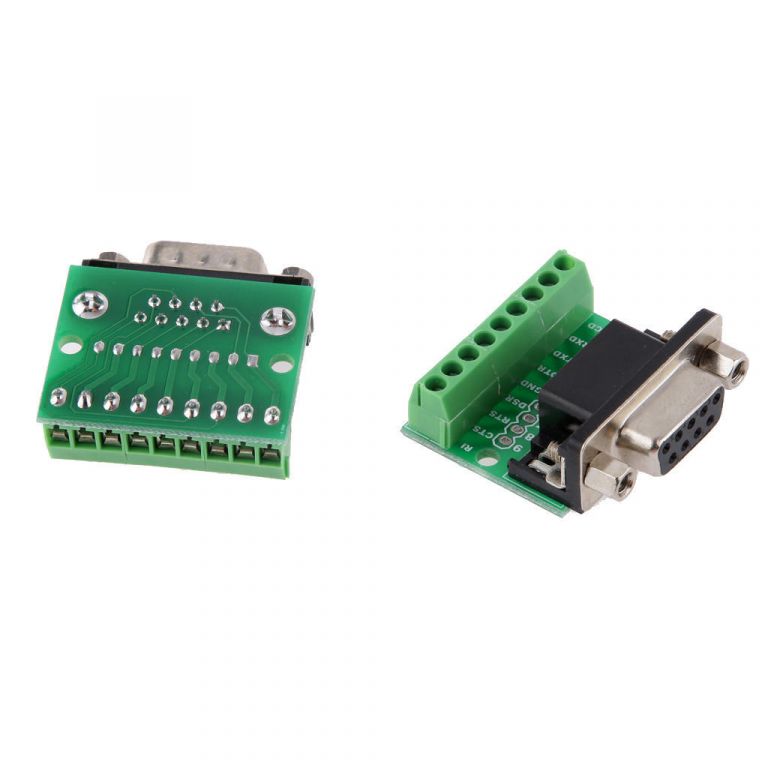

Плата с разъемом DB9 мама и выводом всех контактов на винтовые клеммы. При необходимости можно распаять вилку штыревую с шагом 2.54 мм. Разъем db9 представляет собой прямоугольный разъем, также известный как разъем D-Sub 9, поскольку он имеет D-образную вилку и гнездо. Этот разъем подключается к последовательному порту устройства на одном конце и к кабелю связи на другом.

Контакты разъема DB9 не совпадают с подписанными на плате.

 Соответствие контакта DB9 с контактом на плате:

• 1 - 5 (Gnd)

• 2 - 4 (Dtr)

• 3 - 3 (TXD)

• 4 - 2 (TXD)

• 5 - 1 (RXD)

• 6 - 9 (CTS)

• 7 - 8 (RTS)

• 8 - 7 (DSR)

• 9 - 6 (DSR)

На плате имеются дополнительные отверстия, для запайки гребенки PLS-9.
