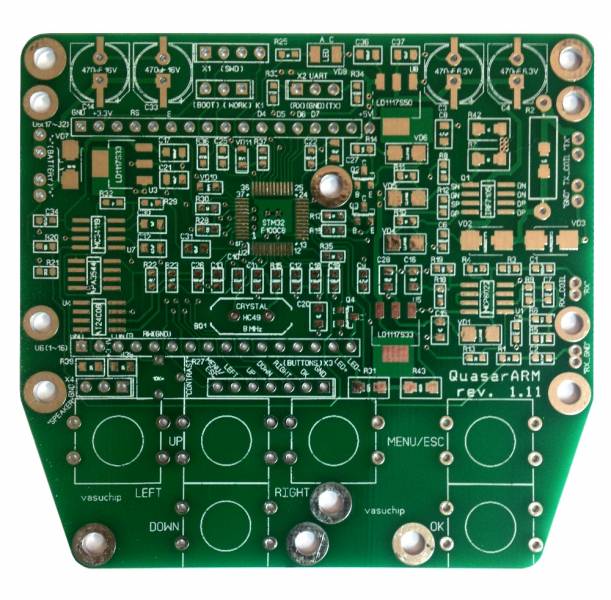

Печатная плата металлодетектора Квазар ARM

Артикул: 003696
Наличие:
Есть на складе
Добавить в Wish List
Цена:
350.00 350.00 ₽
Принципиальная схема и спецификация Quasar ARM  ( байт)

Технические характеристики

Размеры платы: 81x76мм

Описание

Печатная плата для сборки металлодетектора  Квазар ARM. Подробности по качеству и характеристикам прибора можно посмотреть здесь:
http://www.md4u.ru/viewtopic.php?f=95&t=8594

Вариант для сборки данной платы приведен вот здесь:
http://md4u.ru/viewtopic.php?f=31&t=9392

Печатная плата прибора отлажена и проверена!
Все необходимые данные для сборки Вы можете получить, скачав архив.

Прибор показал хорошие результаты и при правильно изготовленном и настроенном датчике приближен к параметрам серийных образцов МД, класса Fisher F5  Minelab X-Terra 705. В чем можно найти подтверждения на форумах самодельщиков и поисковиков. При этом цена комплекта КВАЗАРА, существенно ниже! В ценах на сегодня порядка 5-10 раз.

Заказать набор деталей для сборки данного металлодетектора можно по списку:

NUM QTY REF NAME
1 1 BQ1 HC49S-8.000MHZ, Кварцевый резонатор 8 МГц
2 2 C10,C11 SMD 0805 NPO-50V-22pF 5%
3 1 С7 SMD 0805 NPO-50V-22pF 5%
4 2 C2,C9 4700pf
5 1 C5 33nf
6 14 C1,C6,C12,C13,C17,C18,C19,C22,C23,C24,C25,C26, C34,C36 SMD 0805 X7R-50V-0.1mkF 10%
7 1 C35
8 3 C15,C20,C30 SMD 0805 X7R-50V-1.0MKF 10%
9 1 C8 SMD 0603 X7R-50V-4.7mkF (CC0603KRX5R6BB475)
8 1 C32 SMD 0603 X7R-50V-4.7mkF (CC0603KRX5R6BB475)
11 6 C16,C21,C27,C28,C37,C31 SMD 0805 X5R-16V-10.0mkF 10%
12 2 C14,C33 470,0 x 16V
13 2 C3,C4 1000,0 x 10V
14 1 Q1 RF7105, Транзистор, N/P-каналы 25В 3.5А/-2.3А
15 3 Q2,Q3,Q4 BC846BLT1G, Транзистор NPN 65В 0.2А 300мВт
16 2 R7,R42 Резисторы SMD 0805 (CR-05JL7) 1 Ом 5%
17 2 R38,R39 Резисторы SMD 0805 (CR-05JL7) 2.0 Ом 5%
18 1 R2 CF-2 2.0 Вт 10 Ом 5%, Резистор углеродистый
19 8 R3,R31,R33,R34,R36,R37,R41,R43 Резисторы SMD 0805 (CR-05JL7) 100 Ом 5%
20 1 R15 390
21 8 R10,R11,R17,R24,R25,R30, R35,R29 Резисторы SMD 0805 (CR-05JL7) 1 кОм 5%
22 1 R6 Резисторы SMD 0805 (CR-05JL7) 1.2 кОм 5%
23 3 R1,R4,R13 Резисторы SMD 0805 (CR-05JL7) 2.0 кОм 5%
24 1 R32 Резисторы SMD 0805 (XD045) 3 кОм 1%
25 1 R21 Резисторы SMD 0805 (CR-05JL7) 3.3 кОм 5%
26 2 R22,R23 Резисторы SMD 0805 (CR-05JL7) 4.7 кОм 5%
27 6 R8,R14,R16,R18,R19,R28 Резисторы SMD 0805 (CR-05JL7) 10 кОм 5%
28 1 R20 Резисторы SMD 0805 (CR-05JL7) 18 кОм 5%
29 1 R27 10 кОм 3362P, Резистор подстроечный
30 3 R5,R9,R12 Резисторы SMD 0805 (CR-05JL7) 100 кОм 5%
31 1 U1 MCP6022T-I/SN, Операционный усилитель Rail-to-Rail
32 1 U2 STM32F100C8T6
33 2 U3,U5 AMS1117-3.3 (LM1117MPX-3.3/NOPB), LDO SOT-223
34 1 U4 AT24C08
35 1 U6
35 1 U7 MC34119
37 1 U8 LM1117MPX-5.0/NOPB, LDO 5В, 1.2А
38 4 VD1,VD4,VD5,VD6 LL4148
39 2 VD2,VD3 MURS230T3
40 1 VD7 SS16
41 2 VD8,VD9 SMD СВЕТОДИОД 0805 КРАСНЫЙ
42 2 VD10,VD11 BZV55C5V1, СТАБИЛИТРОН 5.1В, 5%, 0.5ВТ
